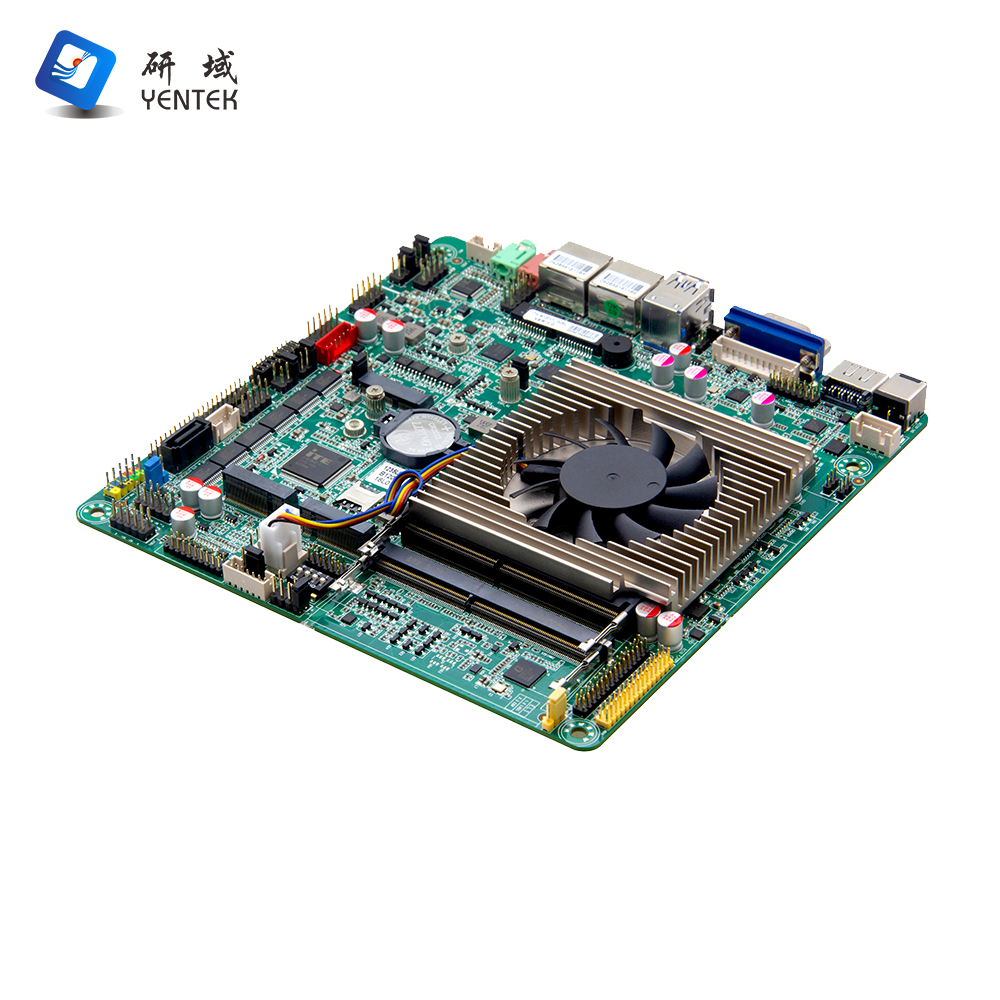

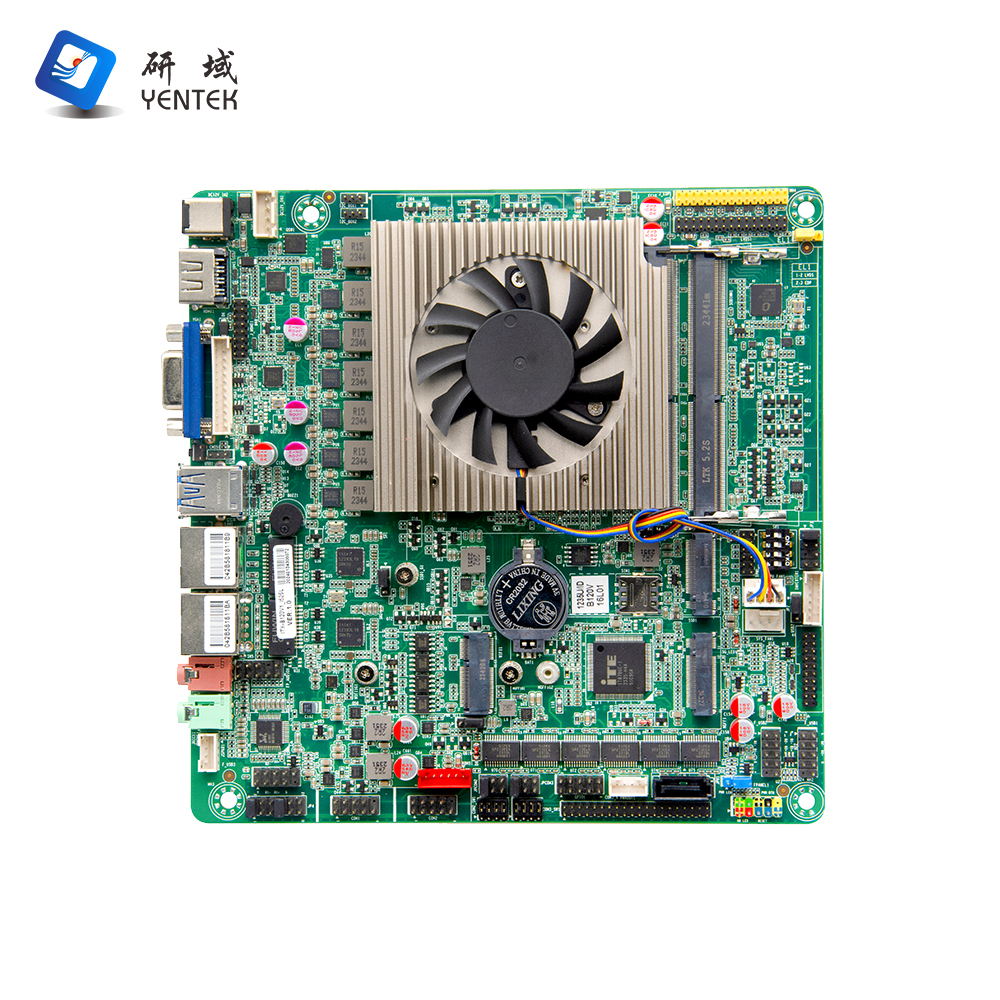

ITX-H610M1
Υποστήριξη επεξεργαστή LGA1200 Pentium/Corer i3/i5/i7/i9
+852 9458 7694
Περιγραφή προϊόντος

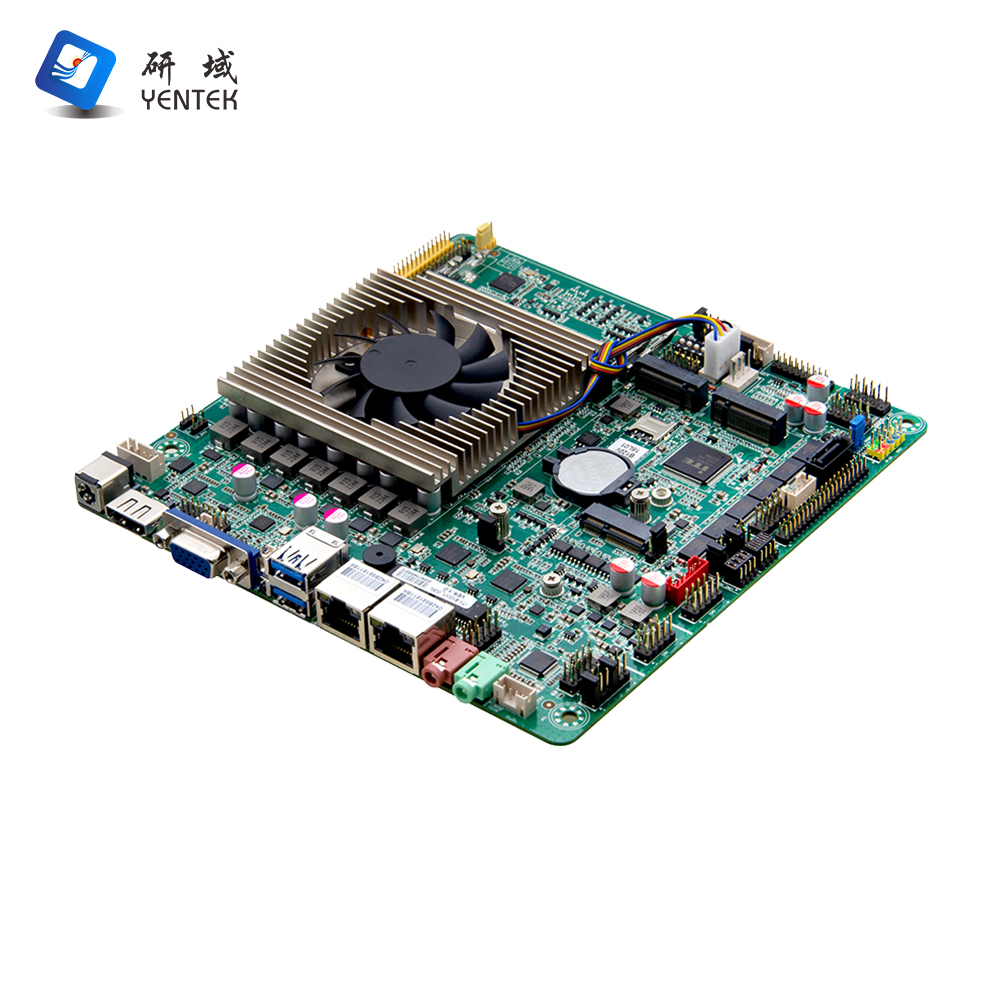

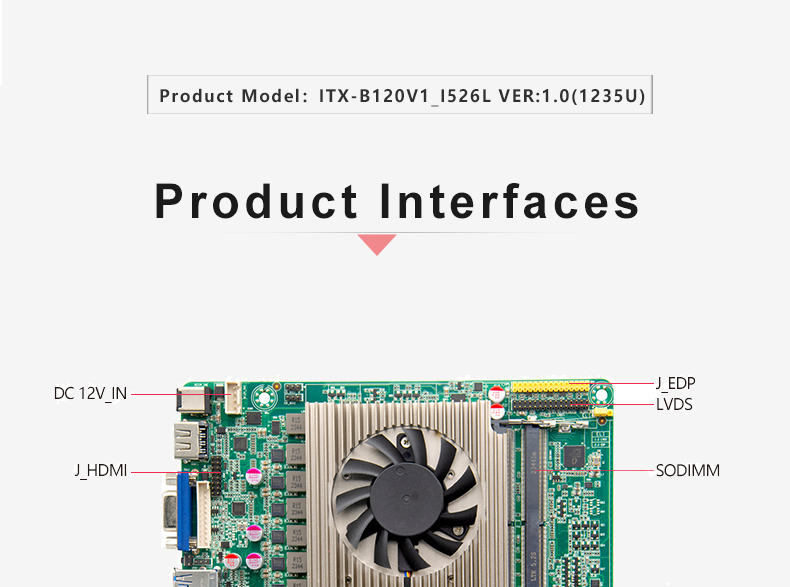

| Μοντέλο προϊόντος | ITX-B120V1_I526L VER:1.0(1235U) |

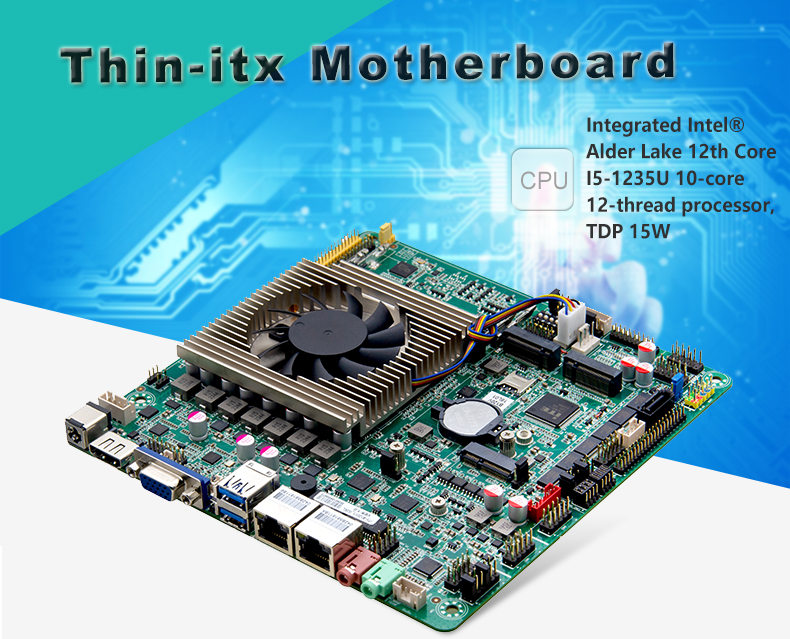

| Π επεξεργαστής | Ενσωματωμένος επεξεργαστής Intel®Alder Lake 12th Core I5-1235U 10 πυρήνων 12 νημάτων, TDP 15W |
| Συμβατό με επεξεργαστές Intel®Alder Lake/Raptor Lake 12th/13th Celeron/I3/I5/I7 | |
| Chipset | SOC |
| Εσωτερική μνήμη | 2* υποδοχές DDR4 SODIMM, που υποστηρίζουν μνήμη 3200 MHz και μέγιστη μνήμη 64 GB |
| Επίδειξη | Ενσωματωμένη κάρτα γραφικών Intel® Iris® Xe Graphics, υποστήριξη DirectX12.1, OpenGL4.6, υποστήριξη οθόνης 4K/60Hz |
| Η μέγιστη ανάλυση που υποστηρίζεται από τη θύρα 1 x VGA είναι 1920x1080@60Hz | |
| 1* Διασύνδεση HD OUTPUT2.0, η υψηλότερη ανάλυση που υποστηρίζεται: 4096x2304@60Hz | |
| 1* θύρα HD OUTPUT1.4, η υψηλότερη ανάλυση που υποστηρίζεται είναι 4096x2304@24Hz | |
| 1* Θύρα LVDS, που υποστηρίζει 24BIT διπλού καναλιού | |
| 1* Διεπαφή EDP και διασύνδεση LVDS μέσω του άλματος | |
| Δίκτυο | 2* Τσιπ προσαρμογέα δικτύου Intel KTI226V Gigabit, που υποστηρίζει λειτουργία αφύπνισης δικτύου/PXE |
| Κατάθεση | Διεπαφή σκληρού δίσκου 1* 7pin SATA3.0, ρυθμός μετάδοσης έως 6Gbps |
| 1* υποδοχή M.2, που υποστηρίζει M.22280 NVME PCIE 3.0 X4 SSDS | |
| Συχνότητα τόνου | Ενσωματωμένος ελεγκτής ήχου υψηλής πιστότητας 7.1+2 καναλιών ALC897, υποστήριξη MIC/Line-out, ενισχυτής ισχύος, Ο ενισχυτής υποστηρίζει διπλά κανάλια 4Ω/3W |
| Επέκταση | 1* υποδοχή M.2, που υποστηρίζει τη μονάδα WIFI M.2 2230 |
| 1* υποδοχή M.2, που υποστηρίζει τη μονάδα M.2 2242/2252 4G/5G | |

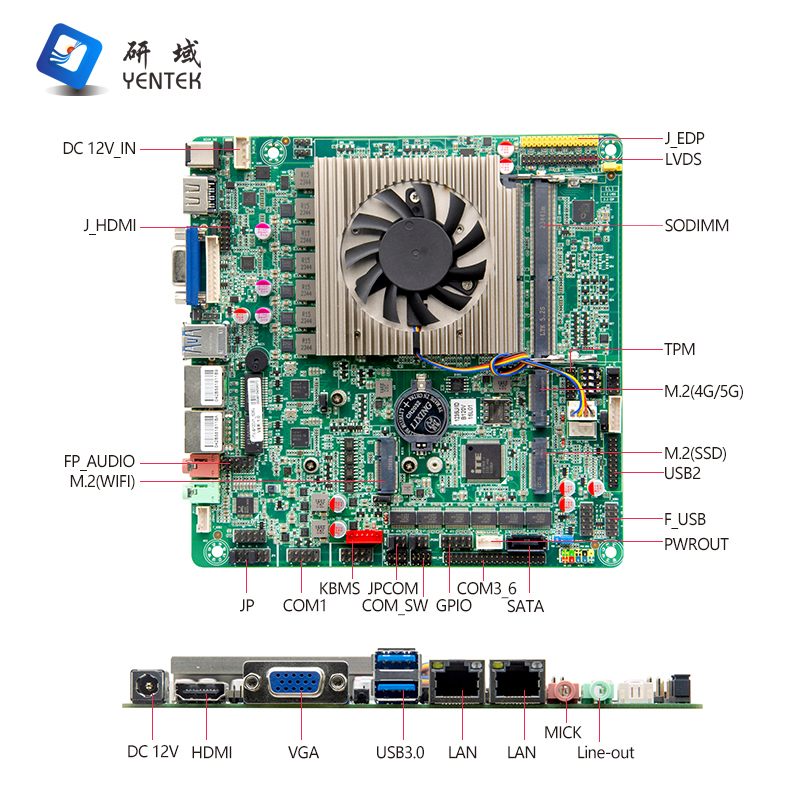

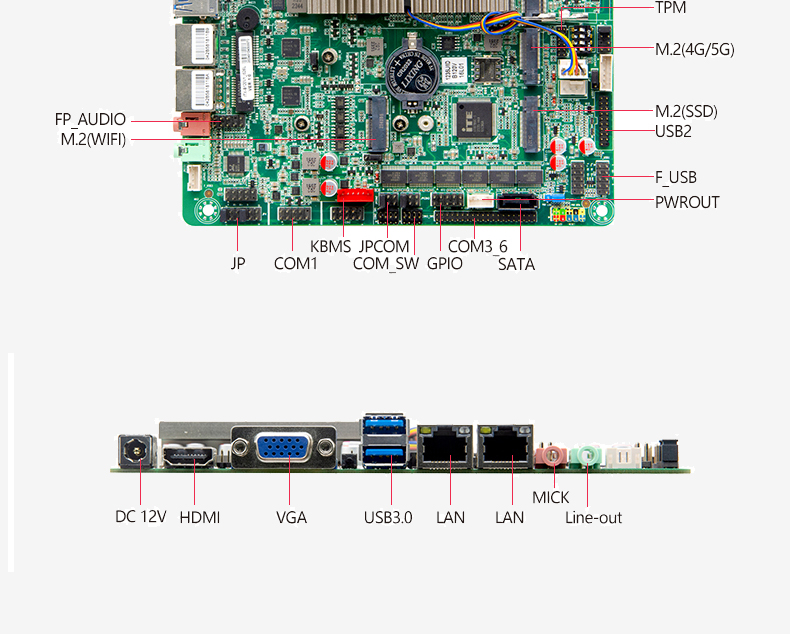

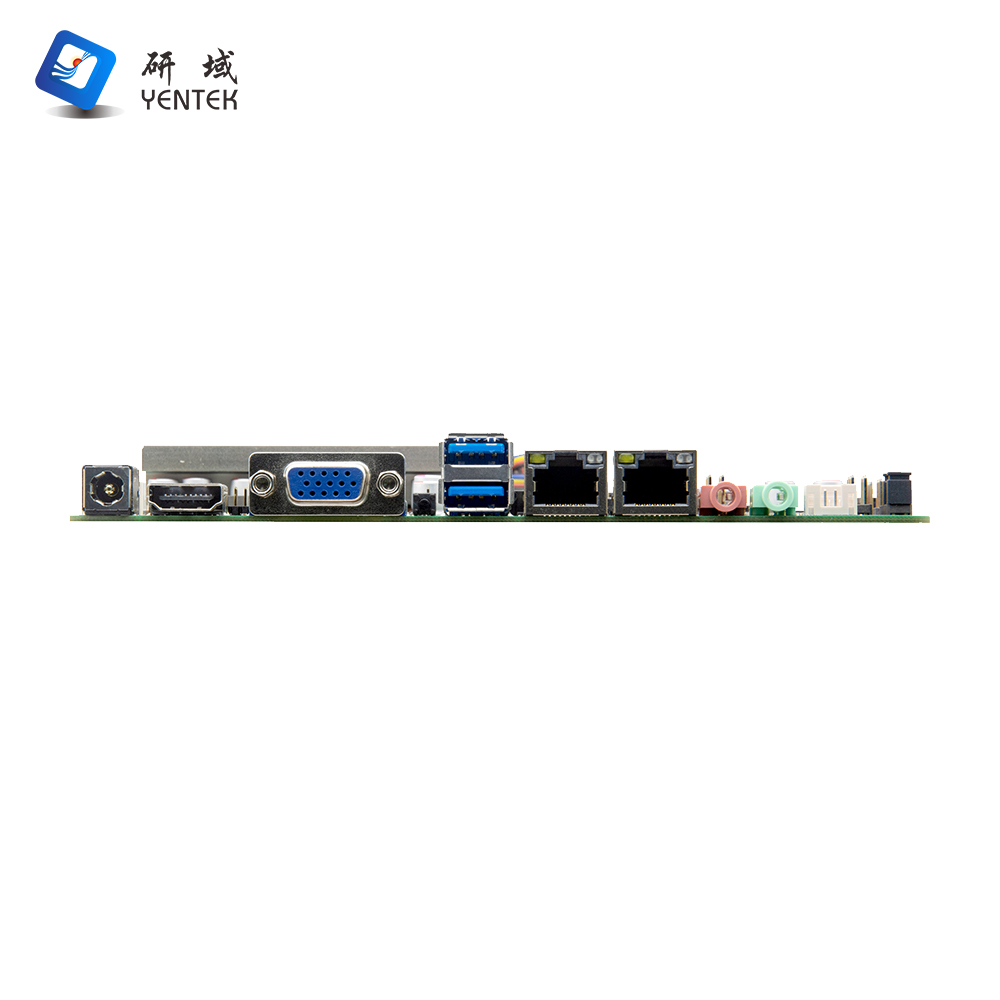

| Διεπαφή I/O Backplane | 1* Η θύρα τροφοδοσίας DC12V υποστηρίζει είσοδο και έξοδο ισχύος 12V |
| 1* Διασύνδεση HD OUTPUT2.0 | |
| 1* Θύρα VGA | |
| 2* Διασύνδεση USB3.0 (5Gbps) | |
| Διεπαφή δικτύου 2* RJ45 Gigabit (το LAN2 και το USB2.0 παρατίθενται μαζί) | |
| 1* Line-out(πράσινο), 1*MICK(κόκκινο) | |
| Ενσωματωμένη διεπαφή εισόδου/εξόδου | 1* Θύρα ακίδων JVGA 1*12 ακίδων, ίδιο σήμα με το DB15 |
| 1* Διασύνδεση JHD OUTPUT 2*8pin, μπορεί να χρησιμοποιηθεί μόνο του | |
| 1* Διασύνδεση LVDS, 2*15 pin, | |
| 1* Διασύνδεση EDP, 2*15 pin, με LVDS με άλμα ενός από τα δύο | |
Διασύνδεση τροφοδοτικού οπίσθιου φωτισμού οθόνης 1* 1*6 ακίδων | |
| 6* σειριακή θύρα RS232, εκ των οποίων το COM1 υποστηρίζει ζωντανή λειτουργία 9 ακίδων, το COM2/3 υποστηρίζει RS485/422 | |
1* μπροστινή διεπαφή ήχου 2*5 ακίδων | |
| 1* διεπαφή ενισχυτή ισχύος 1*4pin | |
| 1* Κουμπί λειτουργίας μπροστινού πίνακα και θύρα ένδειξης 2*5 ακίδων | |
| 6* Διασύνδεση USB2.0 2*5 ακίδων | |
| 2* Διασύνδεση USB3.0 2*10pin | |
| Διασύνδεση πληκτρολογίου και ποντικιού 1* PS/2 1*6 ακίδων | |
| 1* Θύρα τροφοδοσίας σκληρού δίσκου 1*4 ακίδων | |
| 1* Θύρα TPM 2*6 ακίδων | |
| Διασύνδεση ισχύος 1* 4 ακίδων DC, υποστήριξη εισόδου και εξόδου ισχύος 12V | |
| Διεπαφή ανεμιστήρα | Ευφυής διεπαφή ανεμιστήρα CPU 1*4 ακίδων. Θύρα ανεμιστήρα συστήματος 1*4 ακίδων |
| GPIO | Υποστηρίζει τέσσερις λειτουργίες εισόδου/εξόδου GPIO |
| BIOS | Flash ROM 256 Mb |
| Σκύλος φύλακας | Υποστήριξη λειτουργίας επαναφοράς υλικού (επίπεδο 256, 0~255 δευτερόλεπτα) |
| Λειτουργικό σύστημα | Windows 10, Linux |
| Τύπος τροφοδοσίας | Τροφοδοτικό DC 12V |
| Θερμοκρασία λειτουργίας | -10℃ έως 60℃ |
| Θερμοκρασία αποθήκευσης | -20℃ έως 70℃ |
| Υγρασία εργασίας | 5%-90% σχετική υγρασία, χωρίς συμπύκνωση |

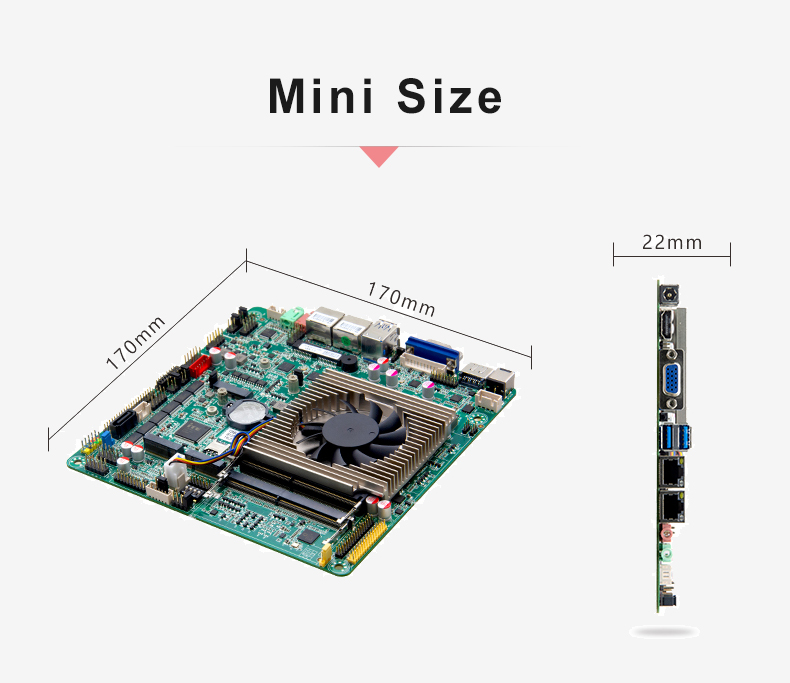

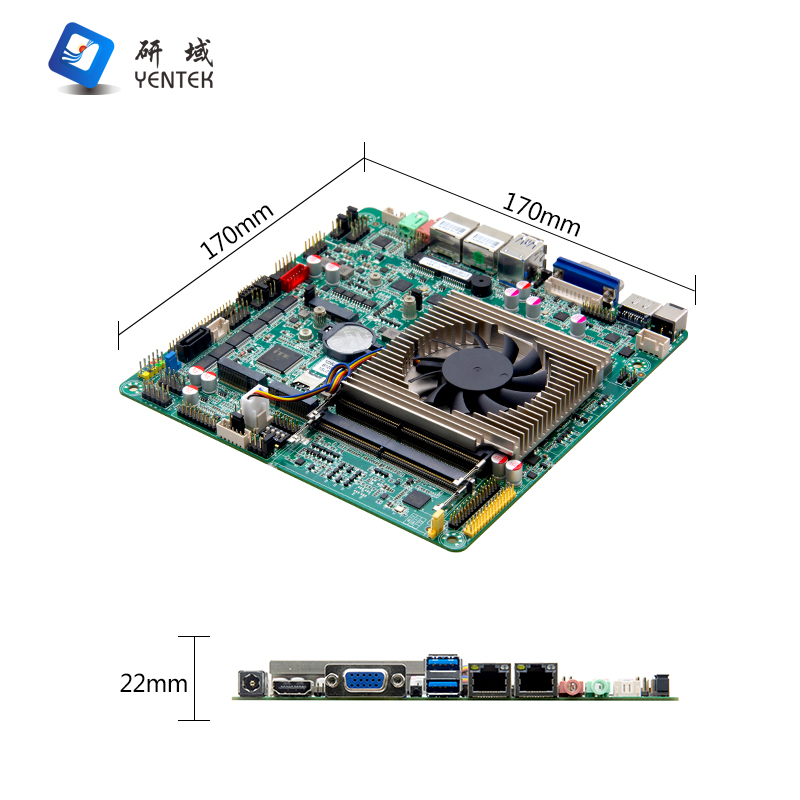

| Διάσταση | 170mm x 170mm |
Παραγγελία πληροφοριών
| ΟΧΙ. | Μοντέλο | Επεξεργαστής | Συχνότητα | Chipset | Μνήμη | VGA | HD | LVDS | EDP | LAN | USB | COM | RS485/422 | Εξουσία |
| 1 | ITX-B120V1_I526L VER:1.0(1235U) | I5-1235U | 4,4 GHz | / | 2*SODDR4 | 1 | 2 | 1 | 1 | 2*I226V | 10 | 6 | COM2/3 | DV12V |
