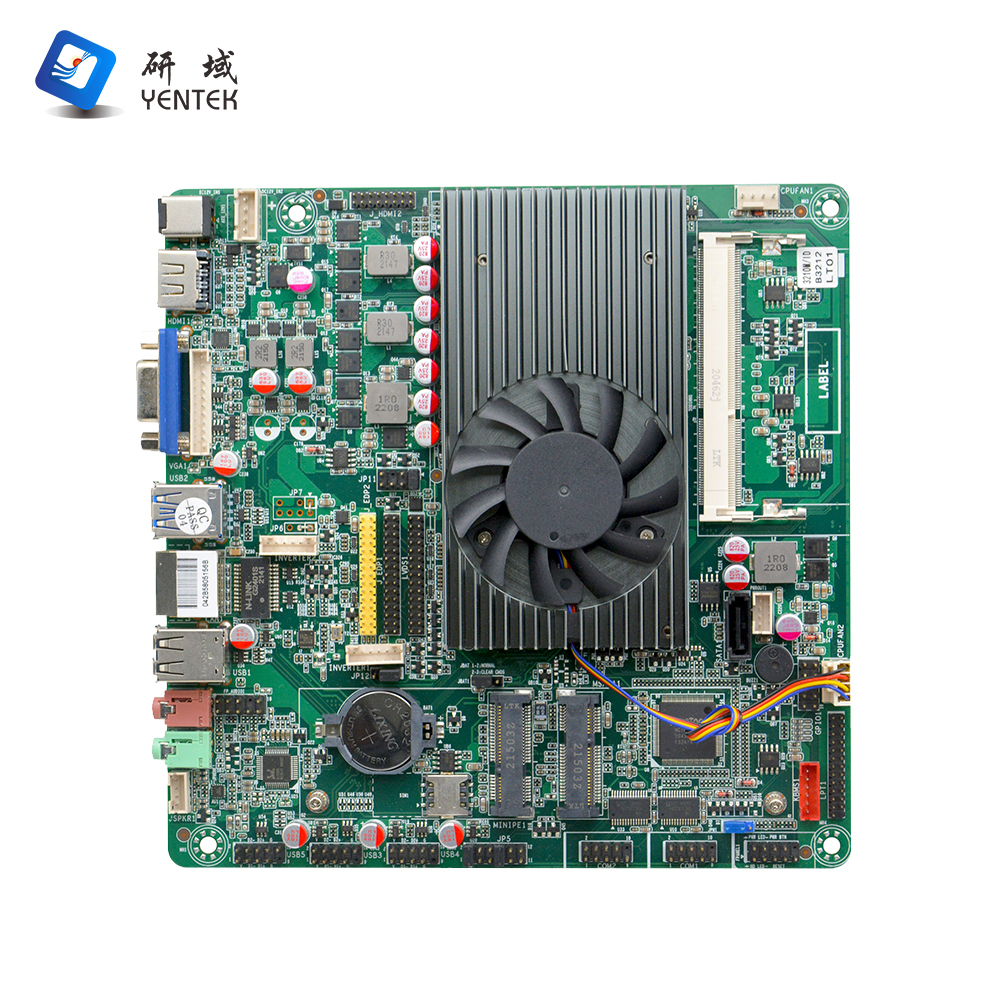

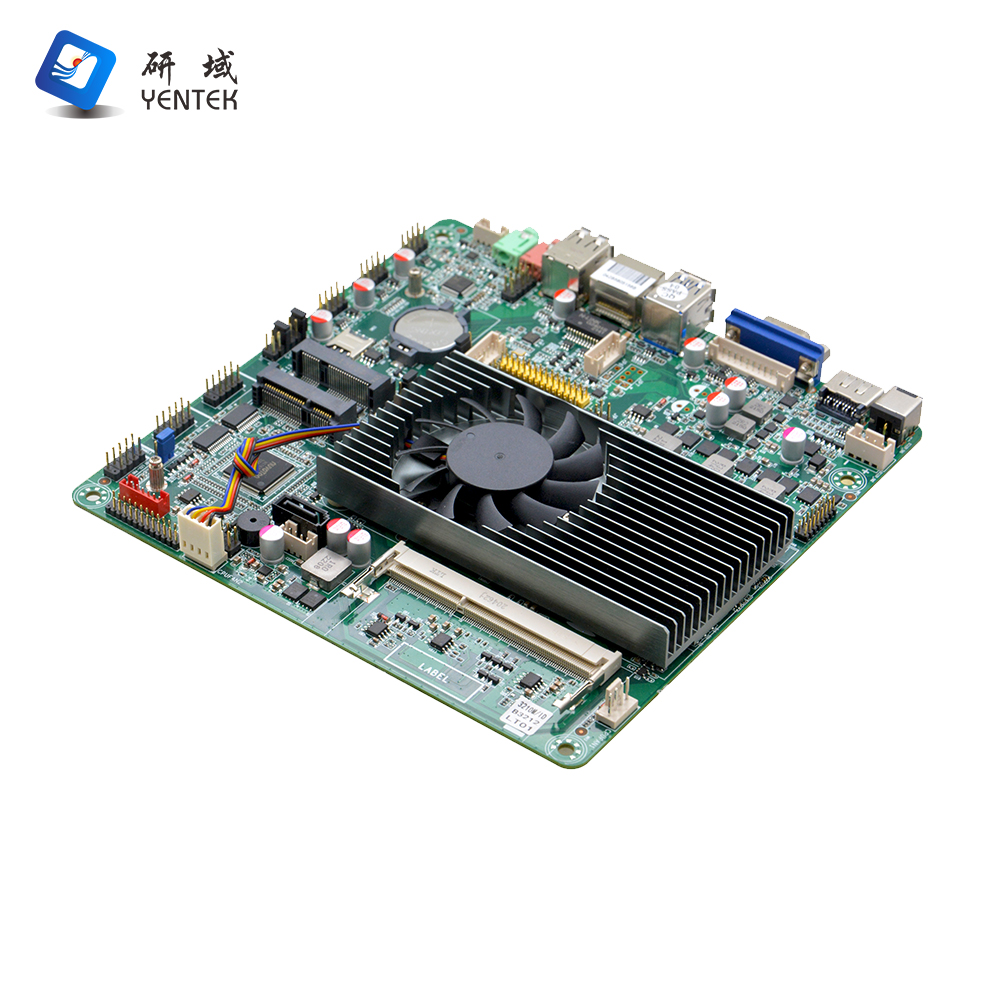

ITX-B330_I516L
Εξαιρετικά λεπτό μητρικό μητρικό όλα σε ένα Χαμηλή κατανάλωση ενέργειας
+852 9458 7694
Περιγραφή προϊόντος
| Μοντέλο προϊόντος | ITX-B321_I512L VER:1.0 (3210M) |

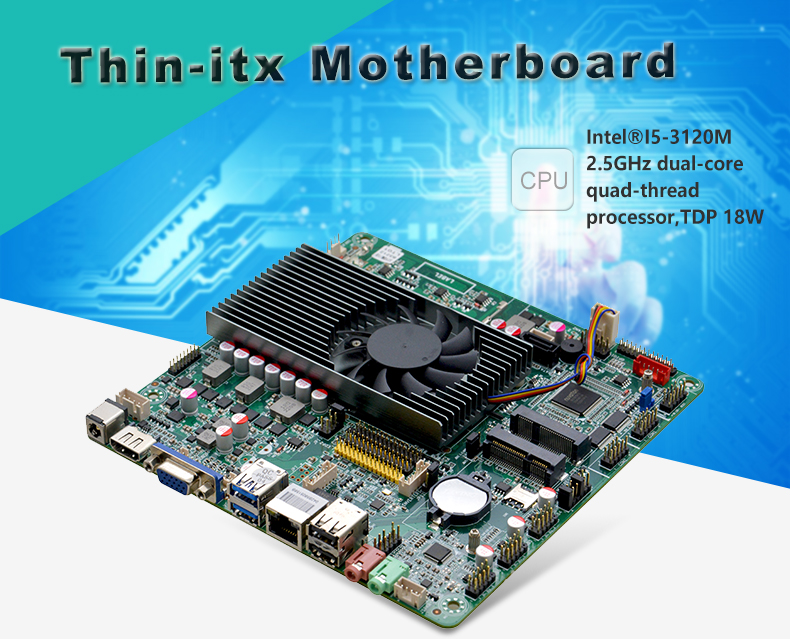

| P επεξεργαστής | Ενσωματωμένος επεξεργαστής Intel®Core I5-3210M /2,5GHz dual-core quad-thread, TDP 18W, Συμβατό με επεξεργαστές χαμηλής κατανάλωσης Intel® Sandy /Ivy Bridge Celeron/Pentium/I3/I5/I7 BGA1023 |
| Συμβατό με επεξεργαστές χαμηλής κατανάλωσης Intel® Sandy /Ivy Bridge Celeron/Pentium/I3/I5/I7 BGA1023 | |
| Chipset | Intel® HM76 chipset υψηλής ταχύτητας |
| ΕΜΒΟΛΟ | 1*Υποδοχή μνήμης SODDR3, που υποστηρίζει μνήμη DDR3 1600/1333 μονού καναλιού, υποστηρίζει έως 8 GB |
| Επίδειξη | Ενσωματωμένη κάρτα γραφικών Intel® HD Graphics4000, υποστήριξη μιας οθόνης, λειτουργία διπλής οθόνης, εκτεταμένη λειτουργία, 1*VGA, 2*HD OUTPUT, 2*EDP interface ή 1* LVDS, 1*EDP display |
Σημείωση: Τα LVDS και EDP είναι προσαρμοστικά, οι υποστηριζόμενοι συνδυασμοί οθόνης είναι: Μονή οθόνη LVDS, μονή οθόνη EDP1, διπλή οθόνη LVDS+EDP2, διπλή οθόνη EDP1+EDP2 | |
Το J_EDP2 δεν μπορεί να χρησιμοποιηθεί μόνο του, η χρήση διπλής οθόνης, η ρύθμιση φωτεινότητας είναι αναποτελεσματική, μόνο η μεμονωμένη οθόνη είναι αποτελεσματική. Ο έλεγχος οπίσθιου φωτισμού EDP2 είναι κοινόχρηστος με το EDP1. | |
| Δίκτυο | 1* RTL8111H Gigabit NIC, υποστηρίζει λειτουργίες αφύπνισης δικτύου και PXE. |
| Κατάστημα | 1* διεπαφή σκληρού δίσκου SATA2.0, ταχύτητα μετάδοσης έως 3Gbps |
| 1* υποδοχή MSATA, υποστήριξη SSD SSD, ταχύτητα μετάδοσης SSD έως 6Gbps | |
| Συχνότητα τόνου | Ενσωματωμένος ελεγκτής ήχου hi-fi 6 καναλιών ALC262 με υποστήριξη MIC/Line-out. Ενισχυτής ισχύος |
| Ο ενισχυτής ισχύος συνιστάται για χρήση ηχείου 2Ω3W | |
| Επέκταση | 1* Υποδοχή Mini-PCIE, που υποστηρίζει μονάδες WIFI, 3G/4G |

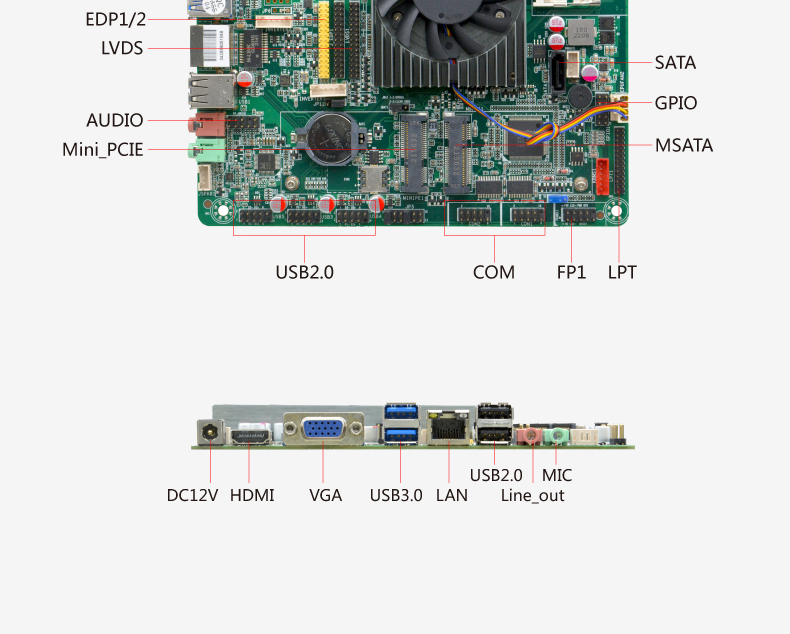

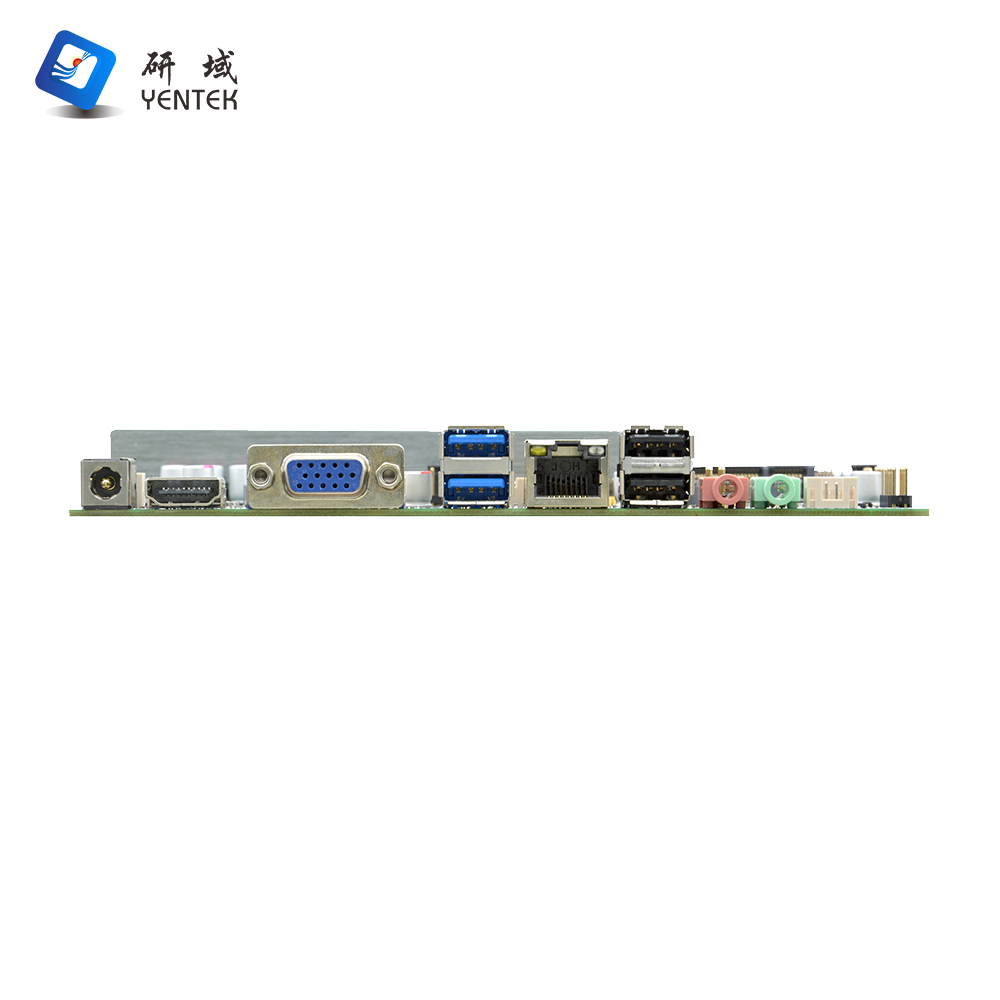

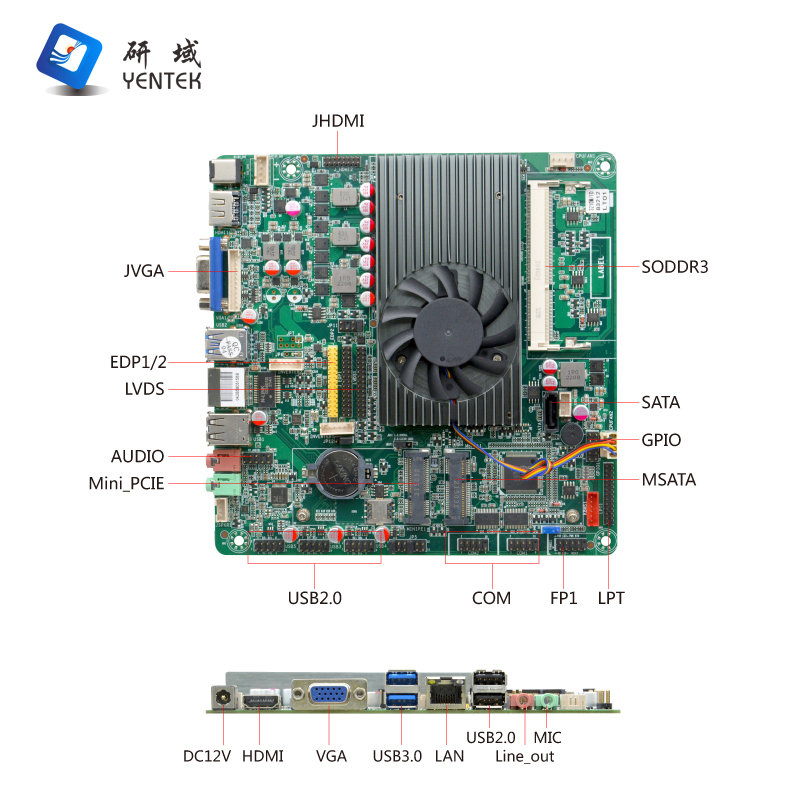

| Διεπαφή I/O Backplane | 2*USB3.0,2*USB2.0 |
| 1* θύρα HD OUTPUT | |
| 1* Θύρα VGA | |
| 1* Διασύνδεση δικτύου RJ-45 Gigabit | |
| 1* Line out (πράσινο) | |
| 1* Μικρόφωνο (κόκκινο) | |
| Είσοδος 1* 12V DC_JACK | |

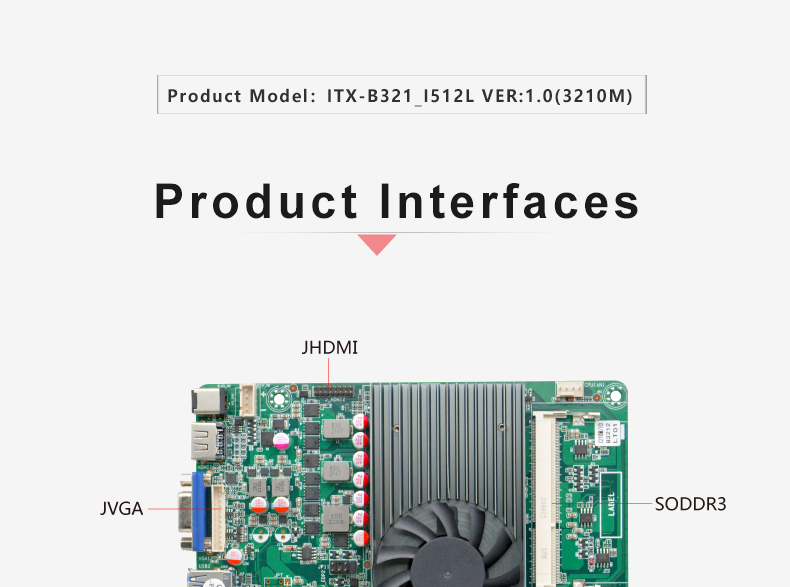

| Ενσωματωμένη διεπαφή εισόδου/εξόδου | 2* Διεπαφή EDP |
| 1* Θύρα LVDS. Η θύρα LVDS και το J_EDP1 είναι είτε προαιρετικά | |
| Τροφοδοτικό οπίσθιου φωτισμού οθόνης 1* 1*6 ακίδων (προαιρετικό) | |
| 1* Διασύνδεση J_HD OUTPUT (2*8Pin) | |
1* Διασύνδεση JVGA1 (1*12pin), ίδιο σήμα με το DB15 | |
| 2* σειριακή θύρα RS232 (συνάρτηση ζωντανής υποστήριξης 9 ακίδων COM1/COM2) | |
1* Θύρα εκτύπωσης LPT (2*13pin) | |
| 6* Διασύνδεση USB 2.0 (2*5pin) | |
| 1* PS/2 Διεπαφή ποντικιού και πληκτρολογίου (1*6Pin) | |
| 1* Κουμπιά λειτουργίας μπροστινού πίνακα και θύρες ένδειξης (2*5 ακίδες) | |
| 1* Διασύνδεση ήχου μπροστινού πίνακα (2*5 ακίδων) | |
| 1* Διεπαφή ενισχυτή ισχύος (1*4pin) | |
| 1* Κάθισμα κάρτας SIM | |
| 1* Τροφοδοτικό σκληρού δίσκου (1*4pin) | |
| Διασύνδεση ισχύος 1* 4 ακίδων DC, υποστήριξη εισόδου και εξόδου ισχύος 12V | |
| Διεπαφή ανεμιστήρα | Ευφυής διεπαφή ανεμιστήρα CPU 1*4 ακίδων, διεπαφή ανεμιστήρα συστήματος 1*4 ακίδων |
| GPIO | Υποστηρίζει τέσσερις εισόδους/εξόδους GPIO |
| BIOS | Flash ROM 32 Mb |
| Σκύλος φύλακας | Υποστήριξη λειτουργίας επαναφοράς υλικού (επίπεδο 256, 0~255 δευτερόλεπτα) |
| Λειτουργικό σύστημα | Windows 7/Windows 10/Linux |
| Τύπος τροφοδοσίας | Τροφοδοτείται από τροφοδοτικό DC 12V |
| Θερμοκρασία λειτουργίας | -10℃ έως 60℃ |
| Θερμοκρασία αποθήκευσης | -20℃ έως 70℃ |
| Υγρασία εργασίας | 5%-95% σχετική υγρασία, χωρίς συμπύκνωση |

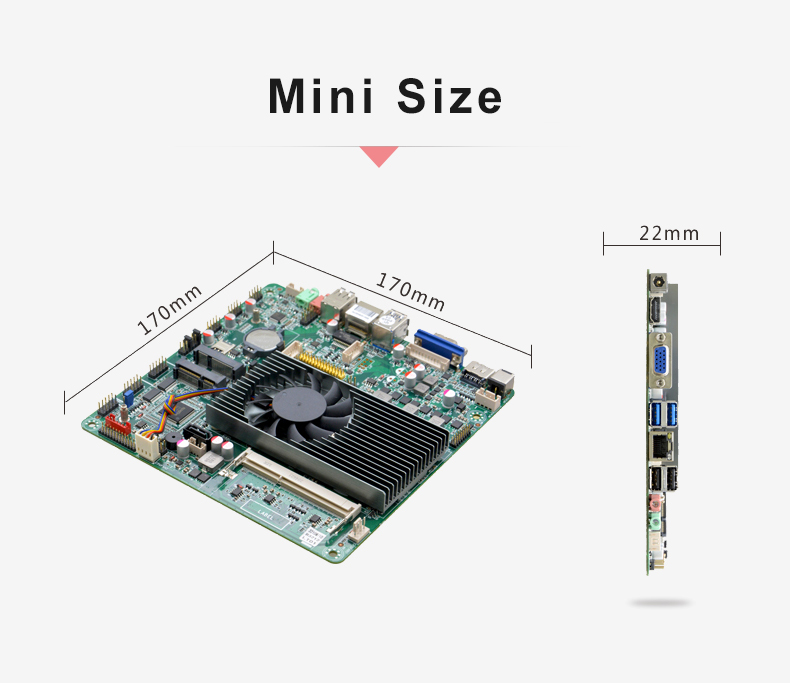

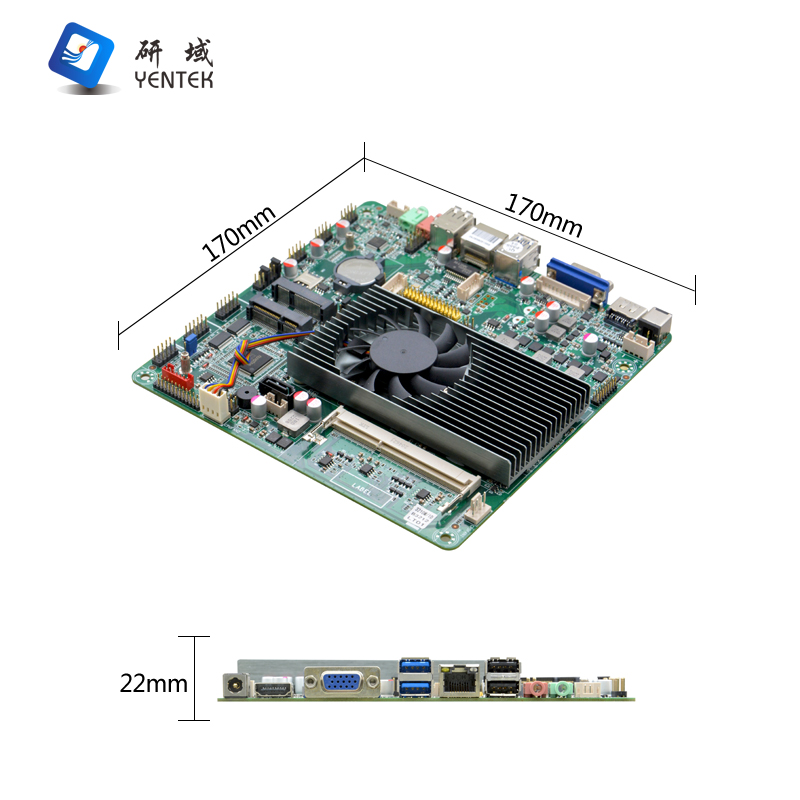

| Διάσταση | 170 mm x 170 mm (ITX) |
Παραγγελία πληροφοριών
| ΟΧΙ. | Μοντέλο | Επεξεργαστής | Συχνότητα | Μνήμη | VGA | HDMI | LVDS | LAN | USB | COM | RS485/422 | Εξουσία |
| 1 | ITX-B321_I522L VER:1.0 (3210M) | Ι5-3210Μ | 2,5 G | 1*SODDR3 | 1 | 2 | 2*24BIT | 1*8111Η | 10 | 2 | / | DV12V |
