ITX-Q85M1
Υποστήριξη επεξεργαστή LGA1155 Celeron/Pentium/Corerm i3/i5/i7
+852 9458 7694
Περιγραφή προϊόντος
| Μοντέλο προϊόντος | ITX-Y86_D11L VER:1.1 |
| P επεξεργαστής | Υποστήριξη Intel® PGA 946 Η Intel® διαθέτει επεξεργαστές σειράς Celeron/Pentium/Corei3/i5/i7 4ης γενιάς |
| Chipset | Υιοθετήστε το chipset Intel®HM86 express |
| Μνήμη | 1* υποδοχή RAM SODIMM, υποστήριξη μνήμης 1600/1333MHz DDR3L/1,35V, έως 8 GB |
| Διασύνδεση | 1*VGA,2*HDMI,1* LVDS, υποστήριξη διπλού καναλιού 24BIT |
Υποστηρίζει VGA/HDMI/LVDS σύγχρονη/ασύγχρονη οθόνη | |
| Γραφικά | Γραφικά Intel®HD |
| LAN | 1* RTL8111H Gigabit Ethernet, υποστήριξη λειτουργίας WOL / PXE |
| Αποθήκευση | 1* Θύρα SATA HDD, ταχύτητα μεταφοράς έως 6Gbps |
| 1* υποδοχή MSATA, υποστήριξη SSD πρωτοκόλλου Intel, ταχύτητα μεταφοράς έως 6Gbps | |
| Ήχος | Ενσωματωμένος ελεγκτής ήχου υψηλής πιστότητας ALC662 6 καναλιών, υποστήριξη MIC/Line-out, ενισχυτής Ενισχυτές που υποστηρίζουν διπλό κανάλι 2Ω/5W |
| Επέκταση | 1* Υποδοχή Mini-PCIE, υποστήριξη μονάδας WIFI |

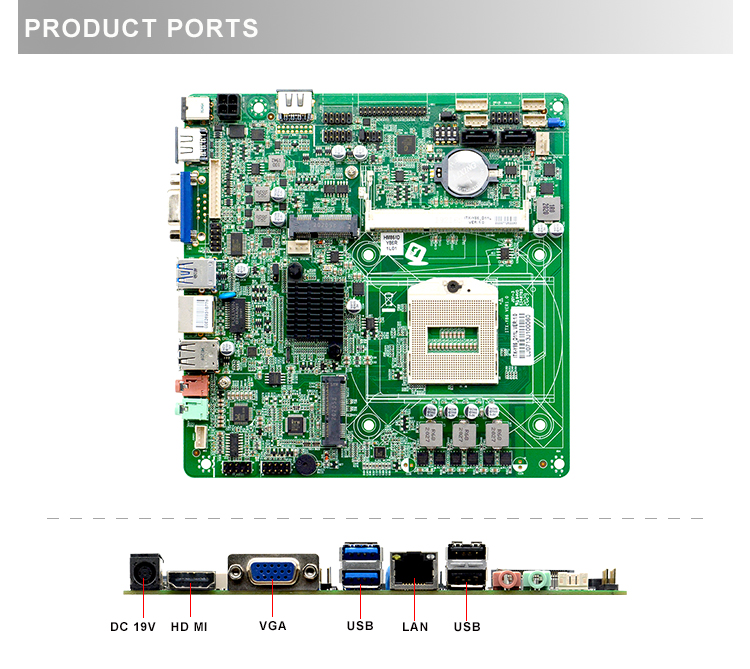

Θύρα I/O πίσω πίνακα | 2* USB3.0,2* USB2.0 |
| 2* HDMI | |
| 1* DB15 VGA, προαιρετικό με σειριακή θύρα DB9, προεπιλεγμένη VGA | |
| 1* Θύρα LAN RJ45 Gigabit | |
| 1* Line-out (πράσινο), 1*MIC (κόκκινο) | |
| 1* Θύρα εισόδου ισχύος DC12V, υποστήριξη εισόδου/εξόδου ισχύος 2V | |
| Εσωτερική θύρα I/O | 1* Θύρα JVGA, 1*12pin, ίδιο σήμα με το DB15 |
| 1* Θύρα LVDS, 2*15 pin, υποστήριξη διπλού καναλιού 24BIT | |
| 1* Υποδοχή τροφοδοσίας οπίσθιου φωτισμού οθόνης, 1*6 ακίδων | |
| 1* Υποδοχή ρύθμισης φωτεινότητας οθόνης, 1*4 pin | |
1* θύρα RS232 COM, 2*5 ακίδων, προαιρετική με εξωτερική σειριακή θύρα, προεπιλεγμένη σειρά ακίδων | |
| 4* USB2.0, 2*5 pin | |
1* Μπροστινή θύρα ήχου, 2*5 ακίδων | |
| 1* Θύρα ενισχυτή, 1*4pin | |
| 1* Διεπαφή τάσης τροφοδοσίας σκληρού δίσκου, 1*4 pin | |
| 1* Κουμπί λειτουργίας μπροστινού πίνακα και ένδειξη LED, 2*5 pin | |
| Θύρα τροφοδοσίας 1*4 ακίδων ATX, υποστήριξη εισόδου/εξόδου ισχύος 12V | |
| Διεπαφή ανεμιστήρα | Έξυπνος σύνδεσμος ανεμιστήρα CPU 1*4 ακίδων, έξυπνος σύνδεσμος ανεμιστήρα συστήματος 1*4 ακίδων |
| GPIO | Υποστήριξη λειτουργίας 4-in 4-out GPIO |
| BIOS | Flash ROM 64 Mb |
| Σκύλος φύλακας | Υποστήριξη λειτουργίας επαναφοράς υλικού (επίπεδο 256, 0~255 δευτερόλεπτα) |
| Λειτουργικό σύστημα | Windows 7/10/8.1 |
| Τύπος τροφοδοσίας | Υποστήριξη τροφοδοσίας DC12V |
| Θερμοκρασία λειτουργίας | -10℃ έως 60℃ |
| Θερμοκρασία αποθήκευσης | -20℃ έως 70℃ |
| Υγρασία εργασίας | 5%-95% σχετική υγρασία, χωρίς συμπύκνωση |

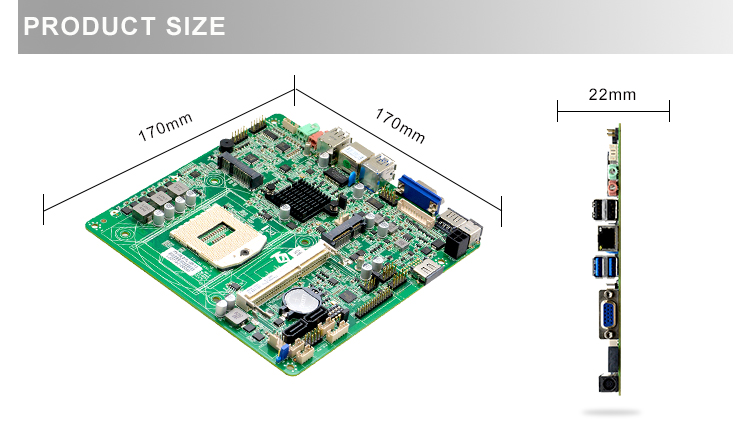

| Διάσταση | 170mm x 170mm |
Παραγγελία πληροφοριών
| ΟΧΙ. | Μοντέλο | Επεξεργαστής | Συχνότητα | Μνήμη | VGA | HDMI | LVDS | EDP | LAN | USB | COM | RS485/422 | Εξουσία |
| 1 | ITX-Y86_D11L VER:1.1 | FPGA 946 | / | 1*SODDR3L | 1 | 2 | 2 καναλιών * 24 bit | / | 1*8111Η | 8 | 1 | / | DV12V |
