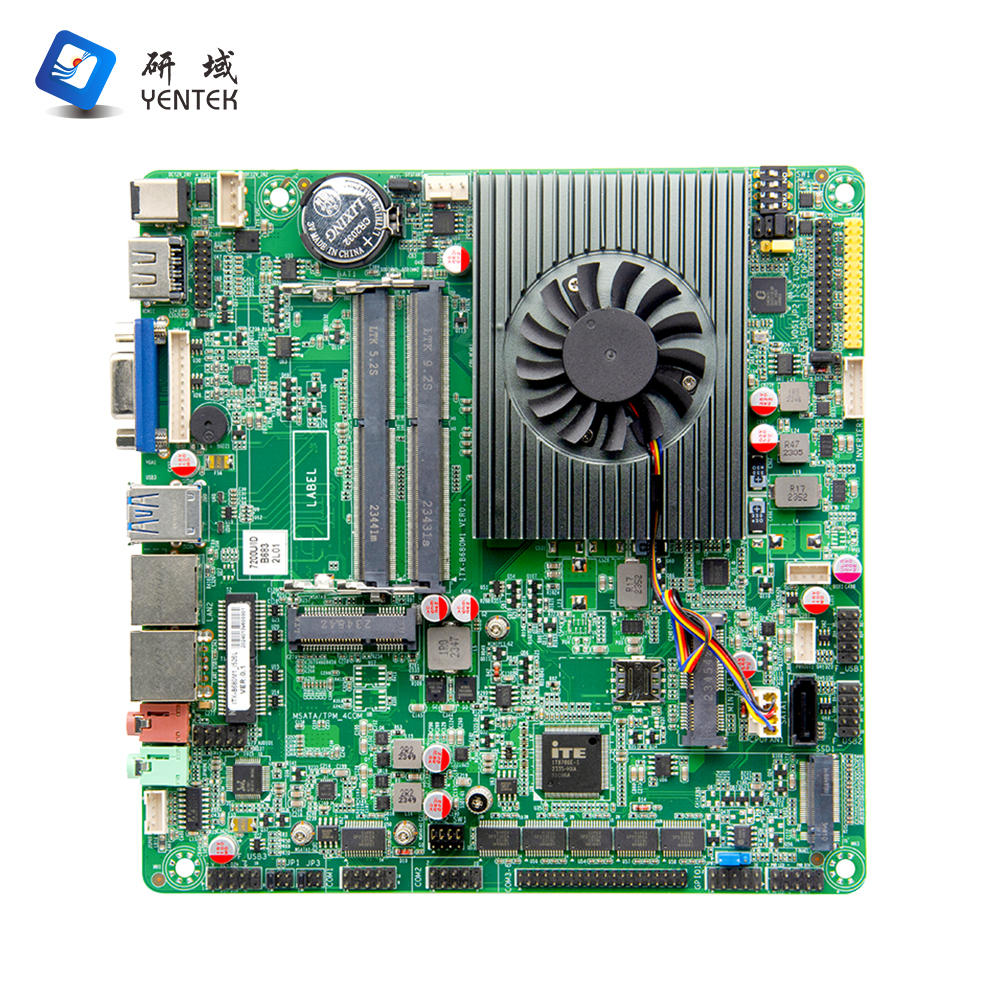

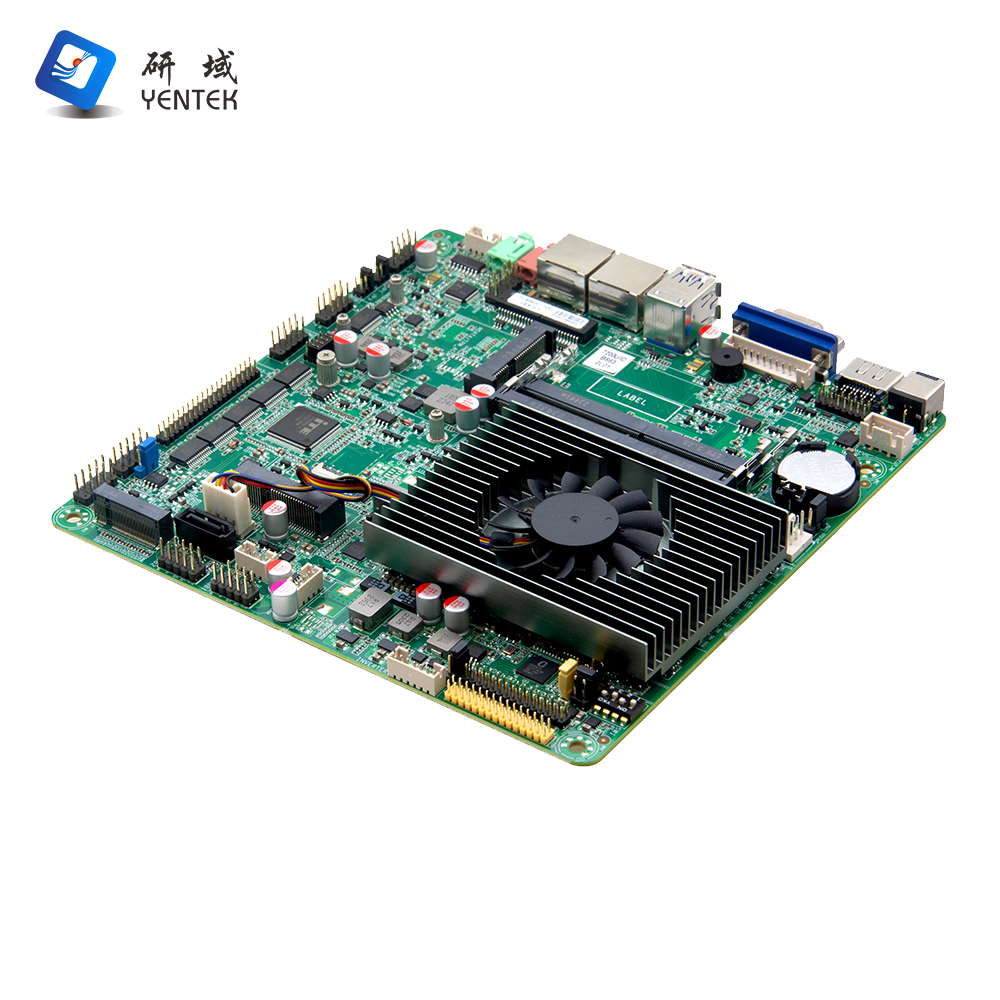

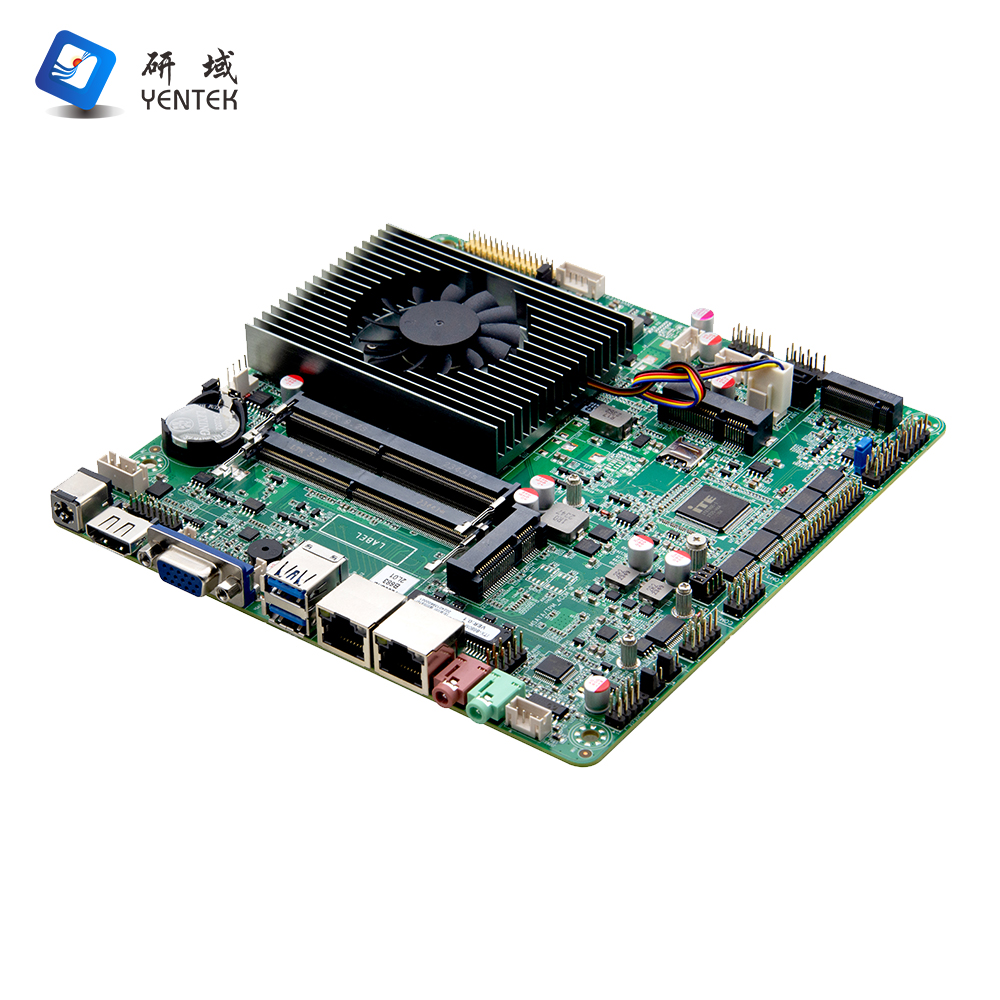

| Μοντέλο προϊόντος | ITX-B680M1_I526L VER:0.1(7200U) |
| P επεξεργαστής | Ενσωματωμένος επεξεργαστής Intel®I5-7200U 2,5 GHz dual-core quad-thread, TDP 15W |
| Συμβατό με επεξεργαστές χαμηλής κατανάλωσης Intel® Skylake-U/Kabylake-U Pentium/Celeron/I3/I5/I7 |
| Chipset | SOC |
| Εσωτερική μνήμη | 2 * υποδοχές DDR4 SODIMM, που υποστηρίζουν μνήμη 2133 MHZ και μέγιστη μνήμη 32 GB |
| Επίδειξη | Ενσωματωμένο Intel®HD Graphics S620, υποστήριξη DirectX 12, OpenGL 4.5, υποστήριξη 4K |
| Η μέγιστη ανάλυση που υποστηρίζεται από τη θύρα 1 x VGA είναι 1920X1200@60Hz |
| 1*HD OUTPUT1.4 θύρα, η υψηλότερη ανάλυση που υποστηρίζεται είναι 4096X2304@24Hz |
1* Υποστηρίζει διεπαφή LVDS 24 bit διπλού καναλιού |
| 1*Διασύνδεση EDP και διεπαφή LVDS για να επιλέξετε ένα από τα δύο μέσω του άλματος |
| Δίκτυο | 2* Προσαρμογέας δικτύου Intel WGI210AT Gigabit, που υποστηρίζει λειτουργίες αφύπνισης δικτύου και PXE |
Κατάθεση
| 1* διεπαφή σκληρού δίσκου SATA3.0, ταχύτητα μετάδοσης έως 6Gbps |
| 1* υποδοχή MSATA, υποστήριξη SSD πρωτοκόλλου Intel, ταχύτητα μετάδοσης έως 6Gbps |
| 1* υποδοχή M.2, που υποστηρίζει M.22280 NVMEPCIE X4 ή SATA SSDS |
| Συχνότητα τόνου | Ενσωματωμένος ελεγκτής ήχου υψηλής πιστότητας ALC897 7.1+2 καναλιών, υποστήριξη MIC, Line_out, ενισχυτής ισχύος |
| Υποστήριξη ενισχυτή ισχύος Ηχείο 2Ω5W |
| Επέκταση | 1* Υποδοχή Mini-PCIE, που υποστηρίζει μονάδα WIFI/4G |
Θύρες I/O στο backplane
| 2* Θύρα USB3.0 |
| 1* θύρα HD OUTPUT |
| 1 x DB15 VGA θύρα |
| Διεπαφή δικτύου 2* RJ45 Gigabit (LAN1 και USB2.0 διπλής στρώσης) |
| 1*Εξόδου γραμμής(πράσινο), 1*MIC(κόκκινο) |
| Τροφοδοτικό 1*DC12V Υποστηρίζει είσοδο και έξοδο ισχύος 12V |
| Ενσωματωμένη διεπαφή εισόδου/εξόδου | 1* θύρα JVGA1, 1*12 pin (ίδιο σήμα με τη θύρα DB15) |
| 1* Διασύνδεση JHD OUTPUT 2*8 ακίδων (ίδιο σήμα με τη διεπαφή HD OUTPUT) |
| 1* Διασύνδεση LVDS 2*15 ακίδων, υποστήριξη διπλού καναλιού 24 bit |
| 1* Διεπαφή EDP (κίτρινο) 2*15 pin, με LVDS για ένα από τα δύο μέσω άλματος |
1* Διασύνδεση τροφοδοτικού οπίσθιου φωτισμού LVDS 1*6 ακίδων |
| Σειριακή διεπαφή 6* RS232, όπου COM1/2 υποστηρίζει 9 ακίδες ζωντανά, COM2/3 υποστηρίζει λειτουργία RS485/422 |
Διασύνδεση 8* USB2.0 2*5 ακίδων |
| 1* μπροστινή διεπαφή ήχου 2*5 ακίδων |
| 1* Κουμπί διακόπτη μπροστινού πίνακα και θύρα ένδειξης 2*5Pin |
| 1* Θύρα τροφοδοσίας σκληρού δίσκου 1*4 ακίδων |
| 1* διεπαφή ενισχυτή ισχύος 1*4pin |
| Διεπαφή ισχύος 1* 4 ακίδων DC (διεπαφή ισχύος εισόδου/εξόδου 12V) |
| 1* Υποδοχή κάρτας SIM |
| Διεπαφή ανεμιστήρα | Έξυπνη υποδοχή ανεμιστήρα 1* 4 ακίδων CPU, υποδοχή ανεμιστήρα συστήματος 1* 4 ακίδων |
| GPIO | Υποστηρίζει τέσσερις εισόδους/εξόδους GPIO |
| BIOS | Flash ROM 64 Mb |
| Σκύλος φύλακας | Υποστήριξη λειτουργίας επαναφοράς υλικού (επίπεδο 256, 0~255 δευτερόλεπτα) |
| Λειτουργικό σύστημα | Windows 7, Windows 10, Linux |
| Τύπος τροφοδοσίας | Υιοθετήστε τροφοδοτικό DC 12V |
| Θερμοκρασία λειτουργίας | -10℃ έως 60℃ |
| Θερμοκρασία αποθήκευσης | -20℃ έως 70℃ |
| Υγρασία εργασίας | 5%-95% σχετική υγρασία, χωρίς συμπύκνωση |
| Διάσταση | 170mm x 170mm |
