Περιγραφή προϊόντος
| Μοντέλο προϊόντος | Z270DM VER:1.0 |
| Ρεπεξεργαστής | 6ος/7ος/8ος/9ος επεξεργαστής Celeron/Pentium/Core i3/i5/i7 που υποστηρίζουν την αρχιτεκτονική LGA1151 |
| Chipset | Intel Z270 chipset υψηλής ταχύτητας |
| Μνήμη | 4 υποδοχές DDR4 DIMM για μνήμη διπλού καναλιού 2133 MHZ, μνήμη 2400 MHZ, και μνήμη 2666MHz, με μέγιστο 64GB |
| Επίδειξη | Ενσωματωμένος ελεγκτής γραφικών Intel® HD με θύρα 1*VGA και θύρα 2*HD OUTPUT1.4, Υποστηρίζει μονή οθόνη, λειτουργία διπλής προβολής και εκτεταμένη λειτουργία |
| Δίκτυο | 2* Προσαρμογέας δικτύου Intel I211AT/I210AT Gigabit, που υποστηρίζει λειτουργίες αφύπνισης και PXE |
| Κατάθεση | 4* διεπαφή σκληρού δίσκου SATA3.0, ταχύτητα μετάδοσης SATA έως 6Gbps |
| 1* Διασύνδεση MSATA, υποστήριξη SSD πρωτοκόλλου Intel, ταχύτητα μετάδοσης έως 6Gbps | |
| 1* υποδοχή M.2, υποστήριξη M.2 2280 NVME PCIE x1 (Το PCB V1.0 υποστηρίζει μόνο x1, το PCB V1.1 υποστηρίζει x1/SATA) | |
| Συχνότητα τόνου | Ενσωματωμένος ελεγκτής ήχου υψηλής πιστότητας ALC888S, υποστήριξη Mic, Line out |

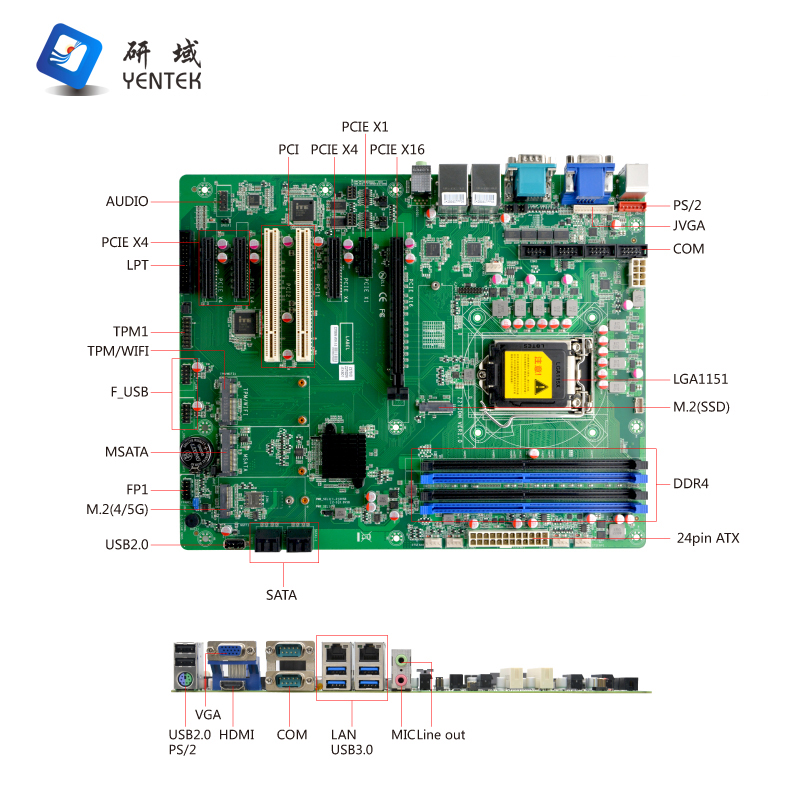

| Υποδοχή επέκτασης | 1 x PCIE3.0 x16 |
| 3 x PCIE3.0 x4 | |
| 1* PCIE3.0x1 | |
| 2* PCI | |
1* Υποδοχή Mini-PCIE με υποστήριξη WiFi (Το TPM-4COM μπορεί να χρησιμοποιηθεί για την επέκταση τεσσάρων σειριακών θυρών και απαιτείται το αντίστοιχο BIOS) 1* υποδοχή M.2, 2242/2250, υποστήριξη 4G/5G | |

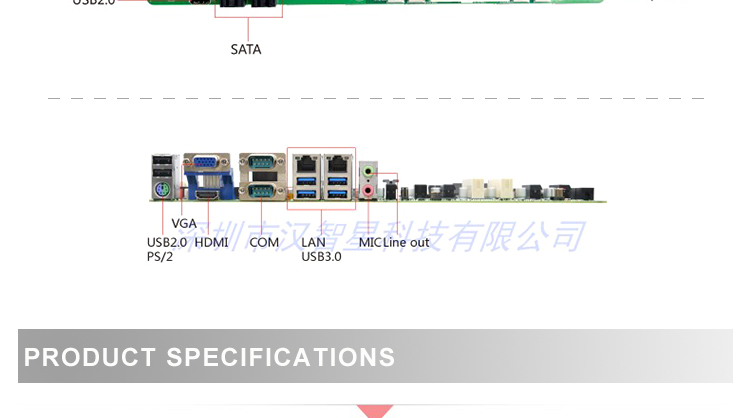

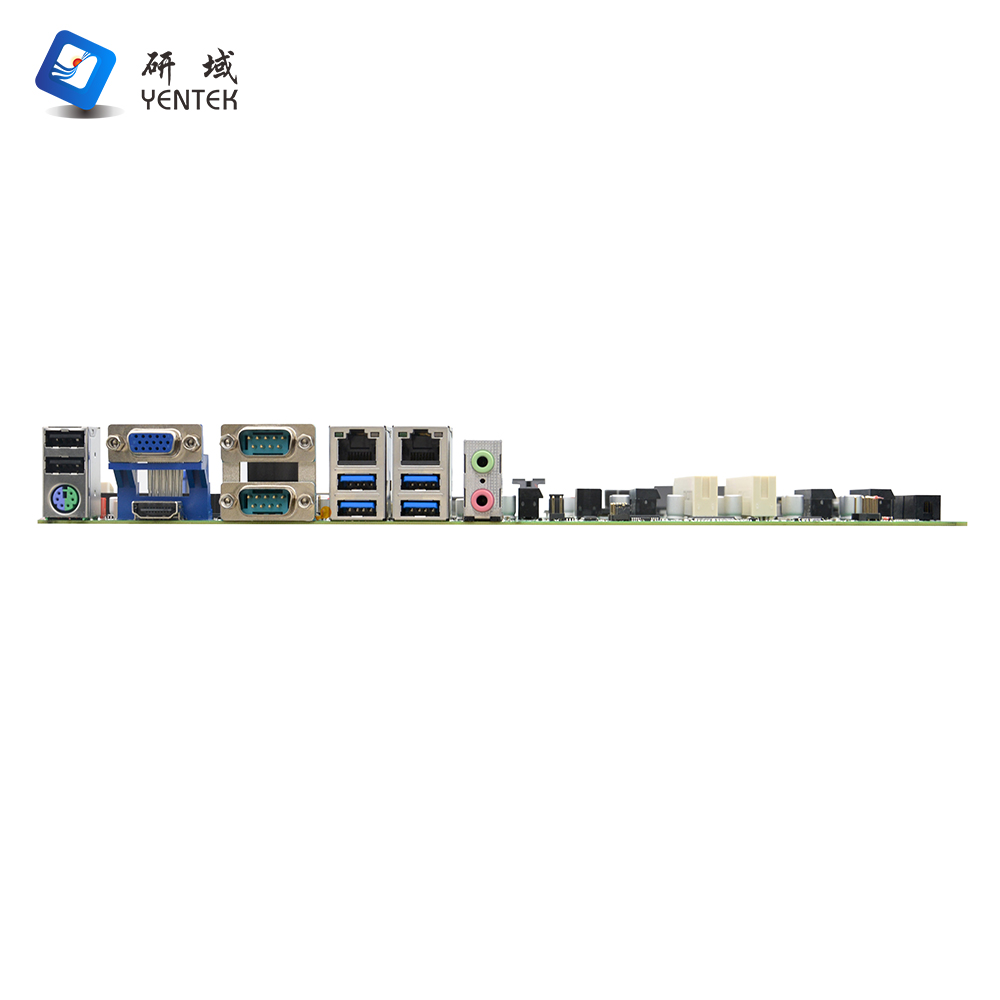

| Θύρες I/O στο backplane | Διασύνδεση πληκτρολογίου και ποντικιού 1* PS/2 |
| 1 x θύρα οθόνης VGA | |
| 1* Διασύνδεση οθόνης HD OUTPUT | |
| 2* σειριακή θύρα RS232, COM1/2 υποστηρίζει ζωντανή λειτουργία 5V/12V, COM1/2 υποστηρίζει λειτουργία RS485/422 | |
| Διεπαφή δικτύου 2* RJ45 Gigabit | |
| 2* Θύρα USB 2.0 | |
| Διασύνδεση 4* USB 3.0 | |
| 1* Διεπαφή γραμμής εξόδου (πράσινο), 1* Διασύνδεση μικροφώνου (κόκκινο) | |
| Ενσωματωμένη διεπαφή εισόδου/εξόδου | Διασύνδεση πληκτρολογίου και ποντικιού 1* PS/2 1*6 pin σειράς και σήμα UK1 |
| 1* Θύρα JVGA 1*12 pin σειρά, το ίδιο σήμα με το εξωτερικό VGA | |
| 1* Θύρα JHD OUTPUT 2*8 ακίδες σειρών | |
| 4 x RS232 σειριακή θύρα 2 x 5 pins σειρών | |
1* μπροστινή διεπαφή ήχου 2*5 καρφίτσες σειράς | |
| 4* Θύρα USB 2.0 2*5 Καρφίτσες σειράς | |
1*Θύρα USB2.0 USB-TYPE A | |
| 1* Θύρα TPM Καρφίτσες σειράς 2*8 ακίδων | |
| 1* Κουμπιά λειτουργιών μπροστινού πίνακα και θύρες ένδειξης 2*5 ακίδες σειρών | |
| 1*LPT 2*13 pin σειράς (προεπιλεγμένη θύρα εκτύπωσης, μπορεί να γίνει GPIO, χρειάζεται βούρτσισμα για να διαμορφώσετε το GPIO BIOS) | |
| Διασύνδεση εισόδου ισχύος 1* 24 ακίδων ATX 1* Διασύνδεση εισόδου ισχύος 8 ακίδων ATX | |
| Διεπαφή ανεμιστήρα | Ευφυής διεπαφή ανεμιστήρα 1*4 ακίδων CPU, έξυπνη διεπαφή ανεμιστήρα συστήματος 4* 4 ακίδων |
| GPIO | Υποστηρίζει τέσσερις λειτουργίες εισόδου/εξόδου GPIO |
| BIOS | Flash ROM 64 Mb |
| Σκύλος φύλακας | Υποστήριξη λειτουργίας επαναφοράς υλικού (επίπεδο 256, 0~255 δευτερόλεπτα) |
| Λειτουργικό σύστημα | Windows 7/10/Linux |
| Τύπος τροφοδοσίας | Τροφοδοτικό ATX |
| Θερμοκρασία λειτουργίας | 0℃ έως 60℃ |
| Θερμοκρασία αποθήκευσης | -20℃ έως 70℃ |
| Υγρασία εργασίας | 5%-95% σχετική υγρασία, χωρίς συμπύκνωση |

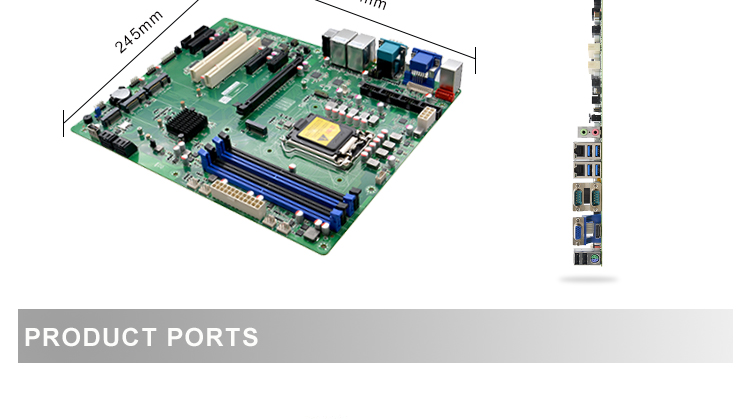

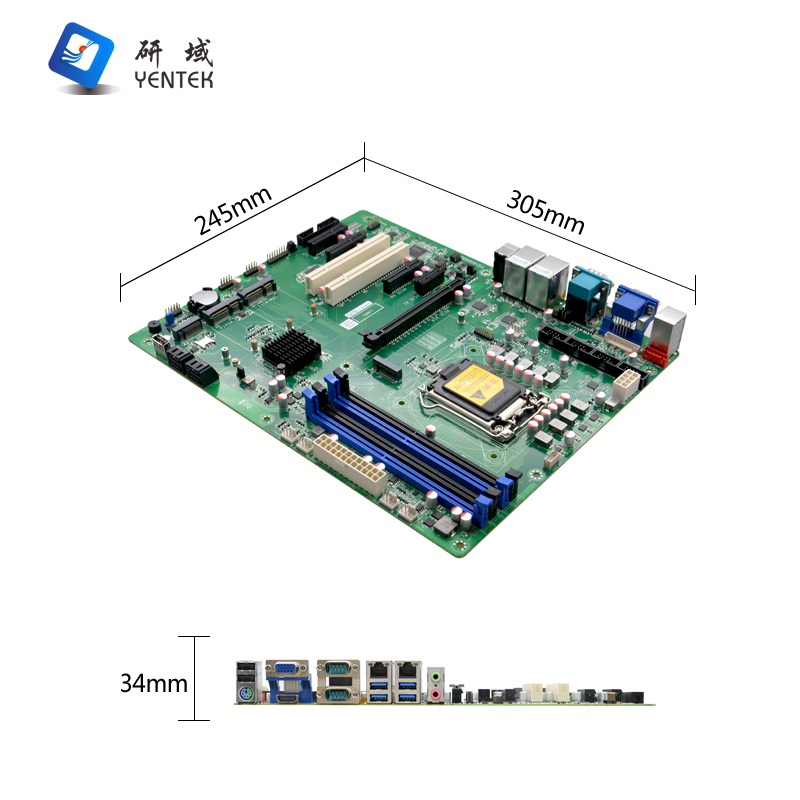

| Διάσταση | 305 mm * 245 mm (ATX) |
Παραγγελία πληροφοριών
| ΟΧΙ. | Μοντέλο | Επεξεργαστής | Southbridge | Μνήμη | VGA | ΕΞΟΔΟΣ HD | LAN | USB | COM | RS485/RS422 | Εξουσία |
| 1 | Z270DM VER:1.0 | LGA1151 | Z270 | 4*DDR4 | 1 | 2 | 2*I211AT | 11 | 6 | 2 | ΑΤΧ |
| 2 | Z270VM VER:1.0 | LGA1151 | Z370 | 4*DDR4 | 1 | 2 | 2*I225V | 11 | 6 | 2 | ΑΤΧ |
