Q85M3
Υποστήριξη επεξεργαστών LGA1150 i3/i5/i7 chipset υψηλής ταχύτητας Q85
+852 9458 7694
Περιγραφή προϊόντος

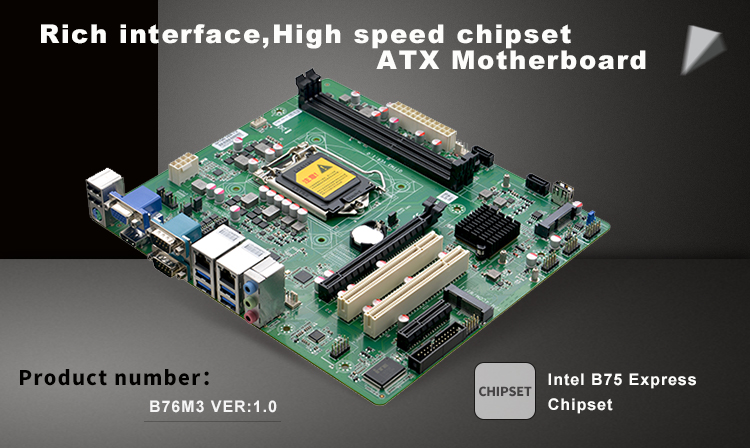

| Μοντέλο προϊόντος | B76M3 VER:1.0 |
| Ρεπεξεργαστής | Υποστηρίζει αρχιτεκτονική LGA1155 2th/3th Intel® Celeron/Pentium/Core™ i3/i5/i7 επεξεργαστές |
| Chipset | Chipset υψηλής ταχύτητας Intel B75 |
| Μνήμη | 2 υποδοχές DDR3 DIMM για διπλά κανάλια 1066mhz, 1333mhz ή 1600MHZ, που υποστηρίζουν μέγιστο 16GB |
| Αποκαλύπτω | Ενσωματωμένος ελεγκτής γραφικών Intel® HD με θύρα 1*VGA και θύρα 1*HD OUTPUT1.4 |
| Υποστηρίζει λειτουργία μονής προβολής, λειτουργία διπλής προβολής και εκτεταμένη λειτουργία | |
| Δίκτυο | 2*Προσαρμογέας δικτύου Intel® WGI210AT Gigabit, που υποστηρίζει λειτουργίες αφύπνισης δικτύου και PXE |
| Κατάστημα | 2*Διασύνδεση σκληρού δίσκου SATA 2.0, ταχύτητα μετάδοσης διασύνδεσης SATA έως 3Gbps |
| 1*Διασύνδεση MSATA SSD, ταχύτητα μετάδοσης έως 6Gbps | |
| Συχνότητα ήχου | Ενσωματωμένο χειριστήριο ήχου Hi-Fi ALC888S 7.1+2, υποστήριξη Mic, Line out, line-IN |
| Επέκταση | 1 x PCIE x16 |
| 1 x PCIE x4 | |
| 2* PCI | |
| 1*Mini-PCIE, υποστήριξη WiFi (προαιρετικό TPM-4COM, μπορεί να επεκταθεί σε 4 σειριακές θύρες) | |

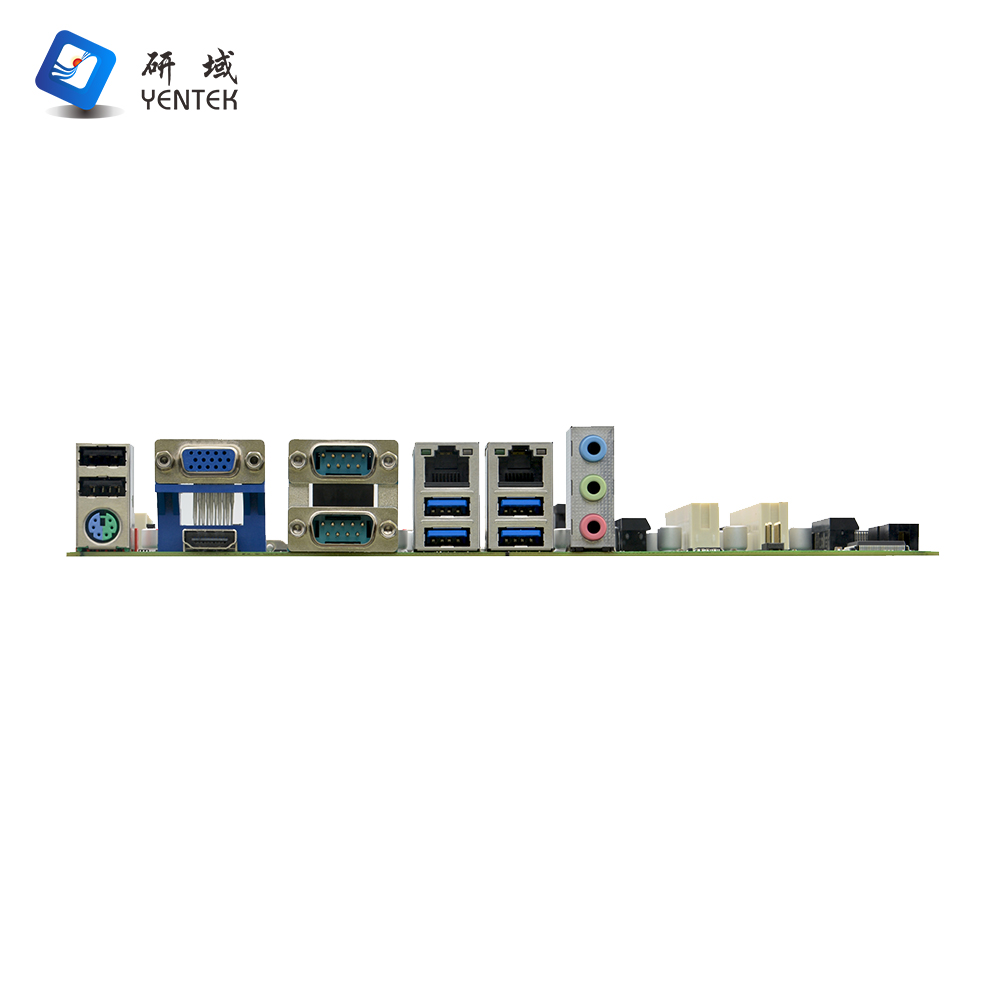

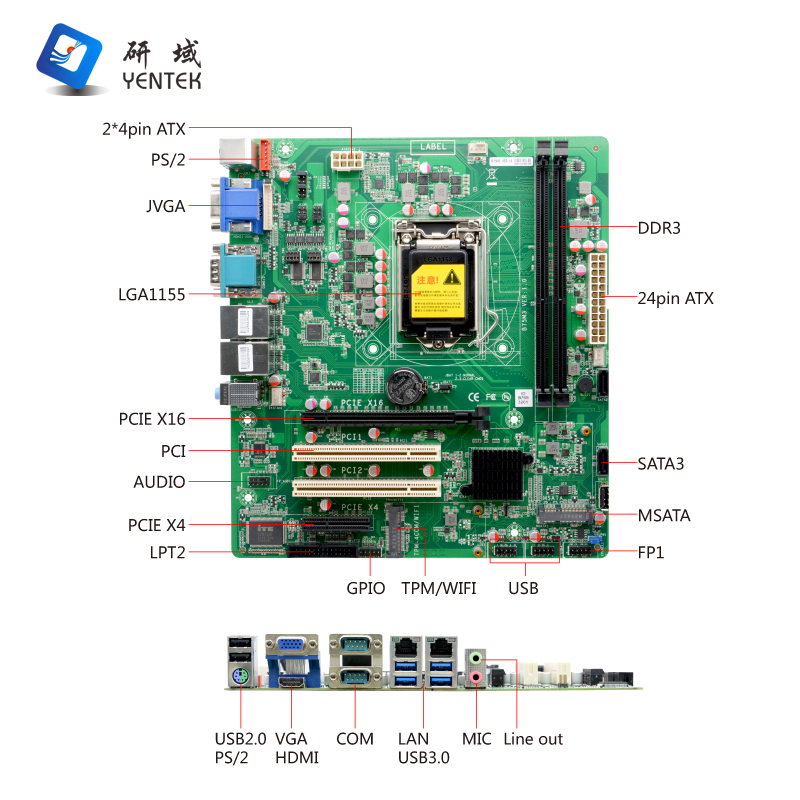

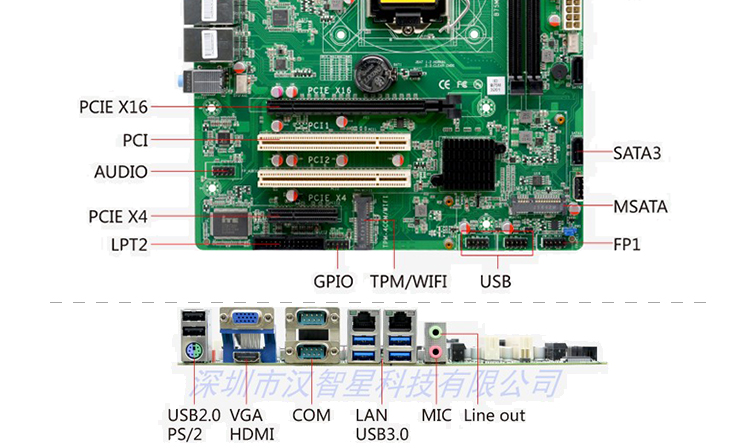

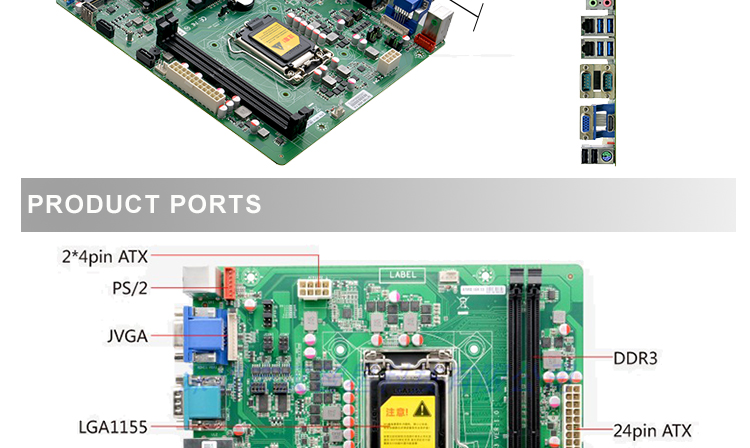

| Θύρες I/O στο backplane | Διασύνδεση πληκτρολογίου και ποντικιού 1* PS/2 |
| 1 x θύρα οθόνης VGA | |
| 1* Διασύνδεση οθόνης HD OUTPUT | |
| 2* σειριακή θύρα RS232, COM1/2 υποστηρίζει λειτουργία τροφοδοσίας 5V/12V, COM1/2 υποστηρίζει λειτουργία RS485/422 | |
| 2* Θύρα USB 2.0 | |
| Διασύνδεση 4* USB 3.0 | |
| Διεπαφή δικτύου 2* RJ45 Gigabit | |
| 1* Διασύνδεση γραμμής εξόδου (πράσινο), 1* διεπαφή MIC (κόκκινο), 1* διεπαφή γραμμής εισόδου (μπλε) | |
| Ενσωματωμένη διεπαφή εισόδου/εξόδου | Διασύνδεση πληκτρολογίου και ποντικιού 1* PS/2 ακίδες σειράς 1*6 ακίδων |
| Διασύνδεση 1*JVGA1, ακροδέκτης σειράς 1*12 ακίδων, ίδιο σήμα με το εξωτερικό VGA | |
| 1*Θύρα εκτύπωσης LPT 2*13ακίδες σειράς | |
| 1* μπροστινή διεπαφή ήχου 2*5 καρφίτσες σειράς | |
4* Θύρα USB 2.0 2*5 Καρφίτσες σειρών | |
| 1*Θύρα USB2.0 USB TYPE-A | |
| 1* Θύρα TPM Καρφίτσες σειράς 2*8 ακίδων | |
| 1* Κουμπιά λειτουργιών μπροστινού πίνακα και θύρες ένδειξης 2*5 ακίδες σειρών | |
| Διασύνδεση εισόδου ισχύος 1* 24 ακίδων ATX | |
| Διασύνδεση εισόδου ισχύος 1* 4pin ATX | |
| Διεπαφή ανεμιστήρα | Ευφυής διεπαφή ανεμιστήρα 1*4 ακίδων CPU, έξυπνη διεπαφή ανεμιστήρα συστήματος 2* 4 ακίδων |
| GPIO | Υποστηρίζει τέσσερις λειτουργίες εισόδου/εξόδου GPIO |
| BIOS | Flash ROM 64 Mb |

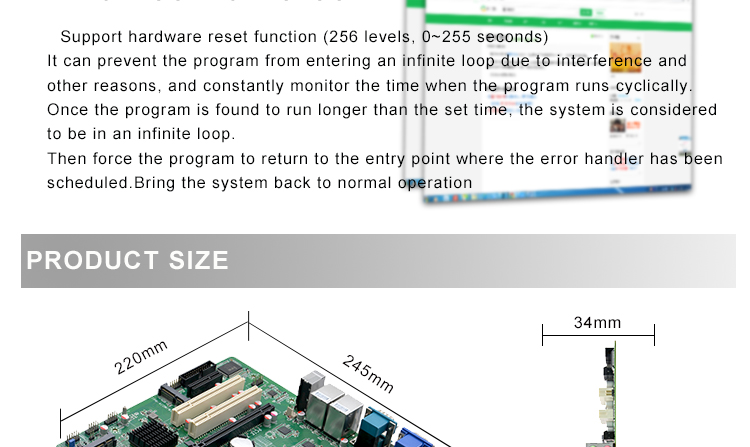

| Σκύλος φύλακας | Υποστήριξη λειτουργίας επαναφοράς υλικού (επίπεδο 256, 0~255 δευτερόλεπτα) |
| Λειτουργικό σύστημα | Windows 7/Linux |
| Τύπος τροφοδοσίας | Τροφοδοτικό 24 ακίδων ATX |
| Θερμοκρασία λειτουργίας | -10℃ έως 60℃ |
| Θερμοκρασία αποθήκευσης | -20℃ έως 70℃ |
| Υγρασία εργασίας | 5%-90% σχετική υγρασία, χωρίς συμπύκνωση |

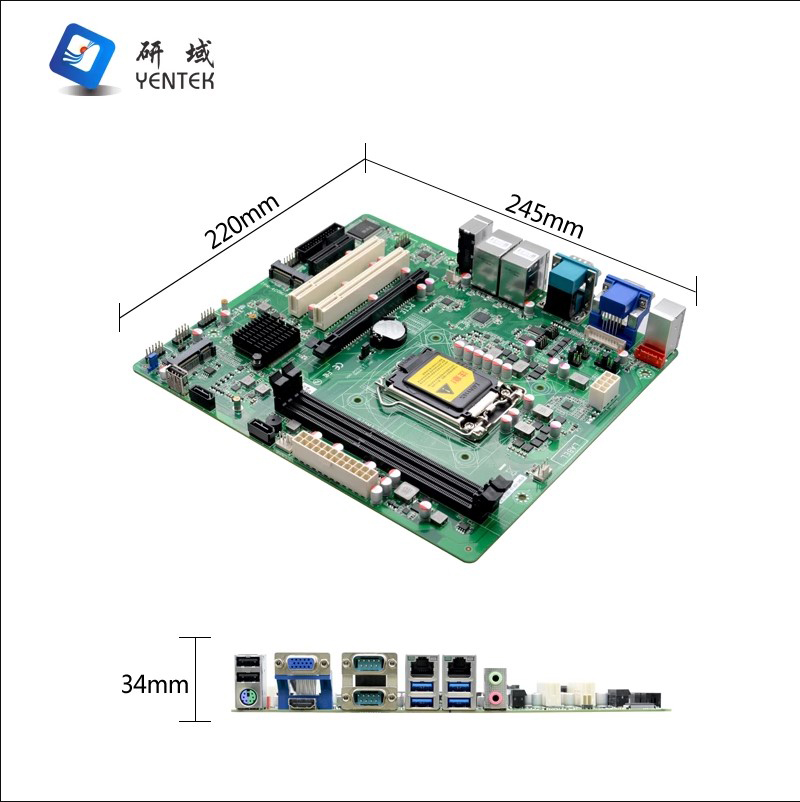

| Διάσταση | 245 mm * 220 mm (ATX) |
Παραγγελία πληροφοριών
| ΟΧΙ. | Μοντέλο | Επεξεργαστής | Chipset | Μνήμη | VGA | ΕΞΟΔΟΣ HD | LAN | USB | COM | RS485/RS422 | Εξουσία |
| 1 | B75M3 VER:1.0 | LGA1155 | Β75 | 2*DDR3 | 1 | 1 | 1*I211AT 1*I219V | 11 | 2 | COM1/ COM 2 | ΑΤΧ |
| 2 | Q77M3 VER:1.0 | LGA1155 | Q77 | 2*DDR3 | 1 | 1 | 2*I210AT | 11 | 2 | COM1/COM 2 | ΑΤΧ |
| 3 | B76M3 VER:1.0 | LGA1155 | Β75 | 2*DDR3 | 1 | 1 | 2*I210AT | 11 | 2 | COM1/COM 2 | ΑΤΧ |
