Q250M3
Υποστήριξη chipset υψηλής ταχύτητας Intel® Q250 CPU LGA1151/i3/i5/i7
+852 9458 7694
Περιγραφή προϊόντος

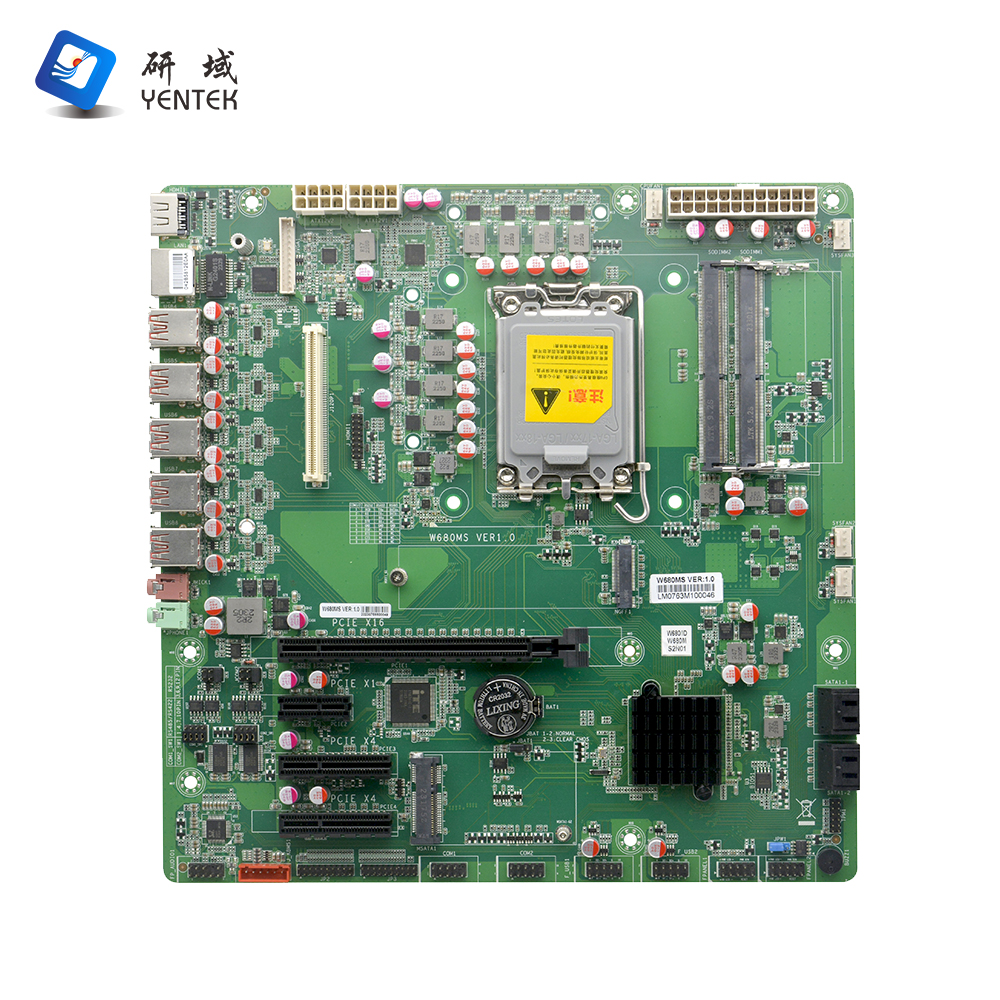

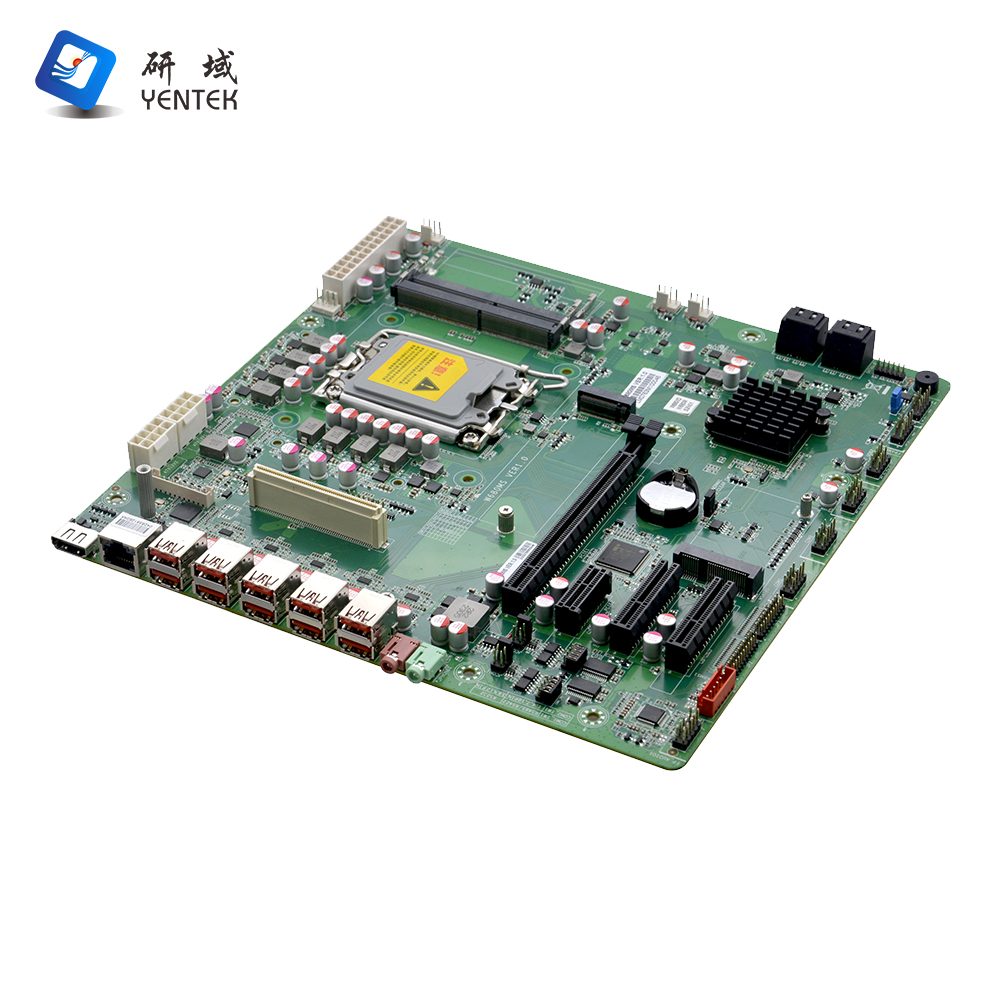

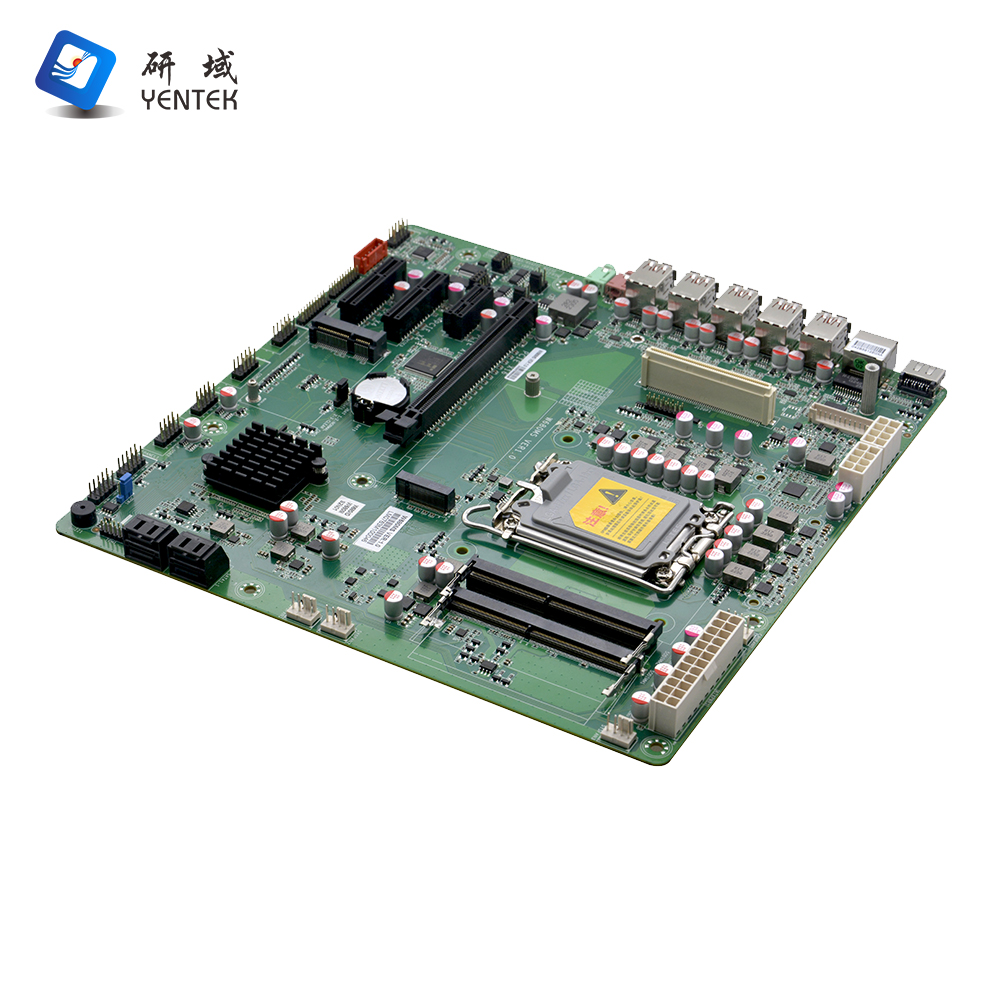

| Μοντέλο προϊόντος | W680MS VER:1.0 |

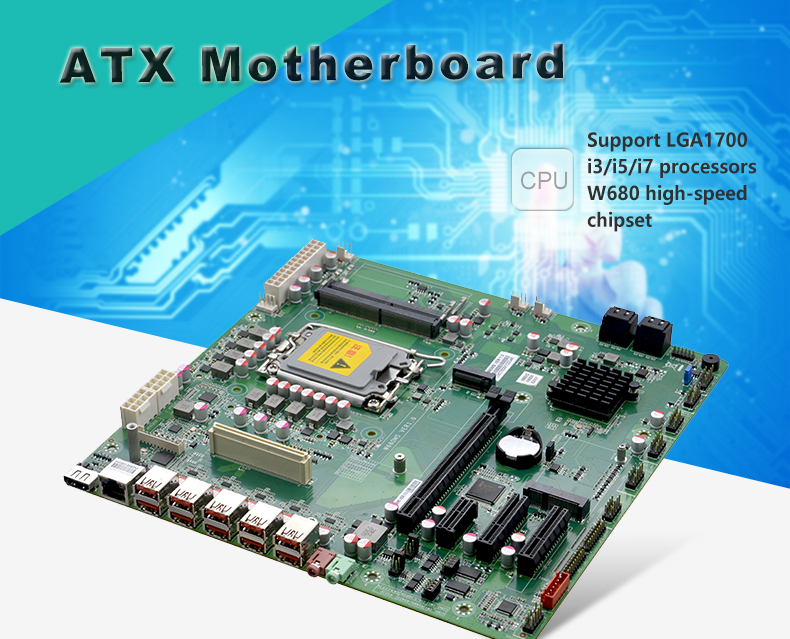

| Ρεπεξεργαστής | Υποστηρίζει επεξεργαστές LGA1700 12th/13th Intel® Celeron/Pentium/Core™ i3/i5/i7/i9, Σημείωση: Υποστηρίζει επεξεργαστή 125W |
| Chipset | Χρησιμοποιώντας το chipset Intel® W680, |
| Μνήμη | 2* υποδοχές DDR4 SODIMM, που υποστηρίζουν μνήμη διπλού καναλιού έως 3200 MHz, 128 GB και μνήμη ECC |
| Επίδειξη | Η ενσωματωμένη κάρτα γραφικών Intel®HD Graphics core υποστηρίζει DirectX12.1, OpenGL4.5 και υποστηρίζει οθόνη 4K |
| 1 x θύρα VGA, η μέγιστη ανάλυση είναι 1920X1200@60Hz | |
| Διασύνδεση 2* HDM1.4, υποστηρίζει την υψηλότερη ανάλυση 4096x2160@24Hz | |
| Δίκτυο | 1* Τσιπ προσαρμογέα δικτύου I210AT Gigabit, υποστηρίζει λειτουργία αφύπνισης δικτύου /PXE |
| Κατάστημα | Θύρα σκληρού δίσκου 4* SATA3.0, ταχύτητα μετάδοσης έως 6 Gbps, υποστήριξη RAID 0,1,5,10 |
| 1* υποδοχή MSATA, που υποστηρίζει Intel SSDS | |
| 1 x M.2 υποδοχή, που υποστηρίζει τον τυπικό SSD M.2 Key M 2280 NVME PCIE X4 | |
| Συχνότητα τόνου | Ενσωματωμένος ελεγκτής ήχου Hi-Fi ALC897 7.1+2 καναλιών με υποστήριξη MIC/Line-out |

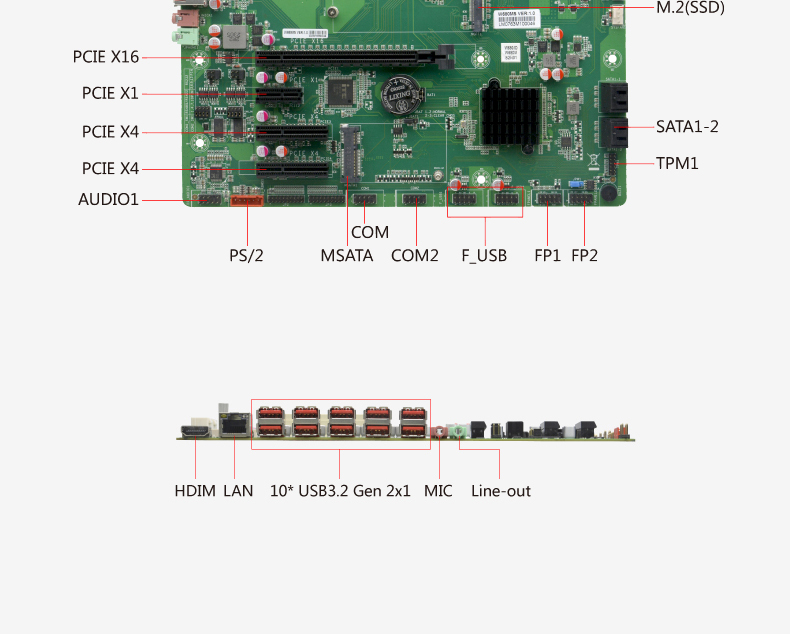

| Επέκταση | 1 x PCIE3.0 x16 υποδοχή |
| 1 υποδοχή PCIE 3.0 x1 | |
| 2* υποδοχές PCIE3 .0 x4 | |

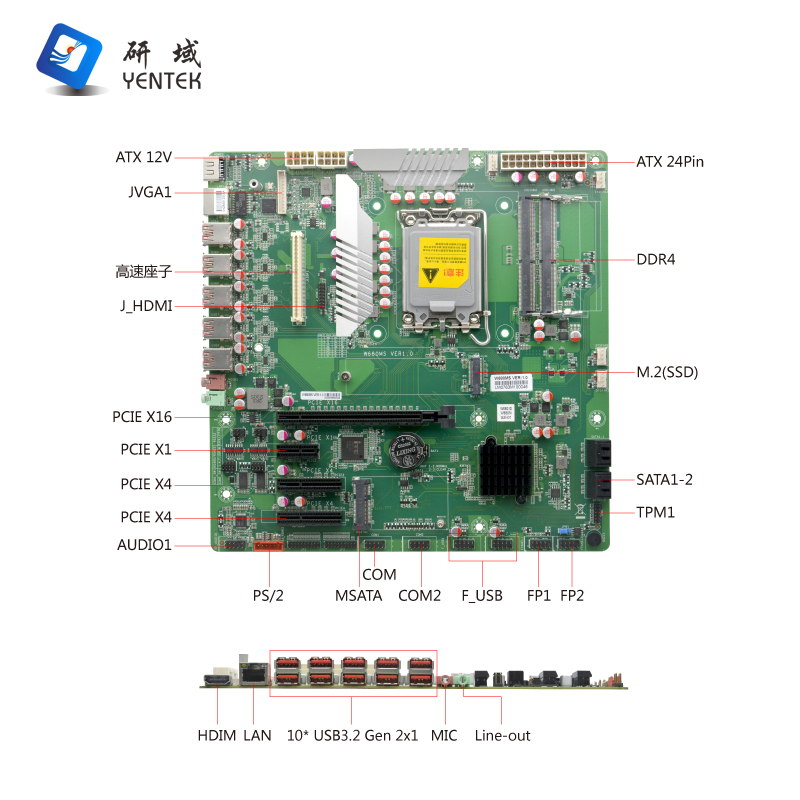

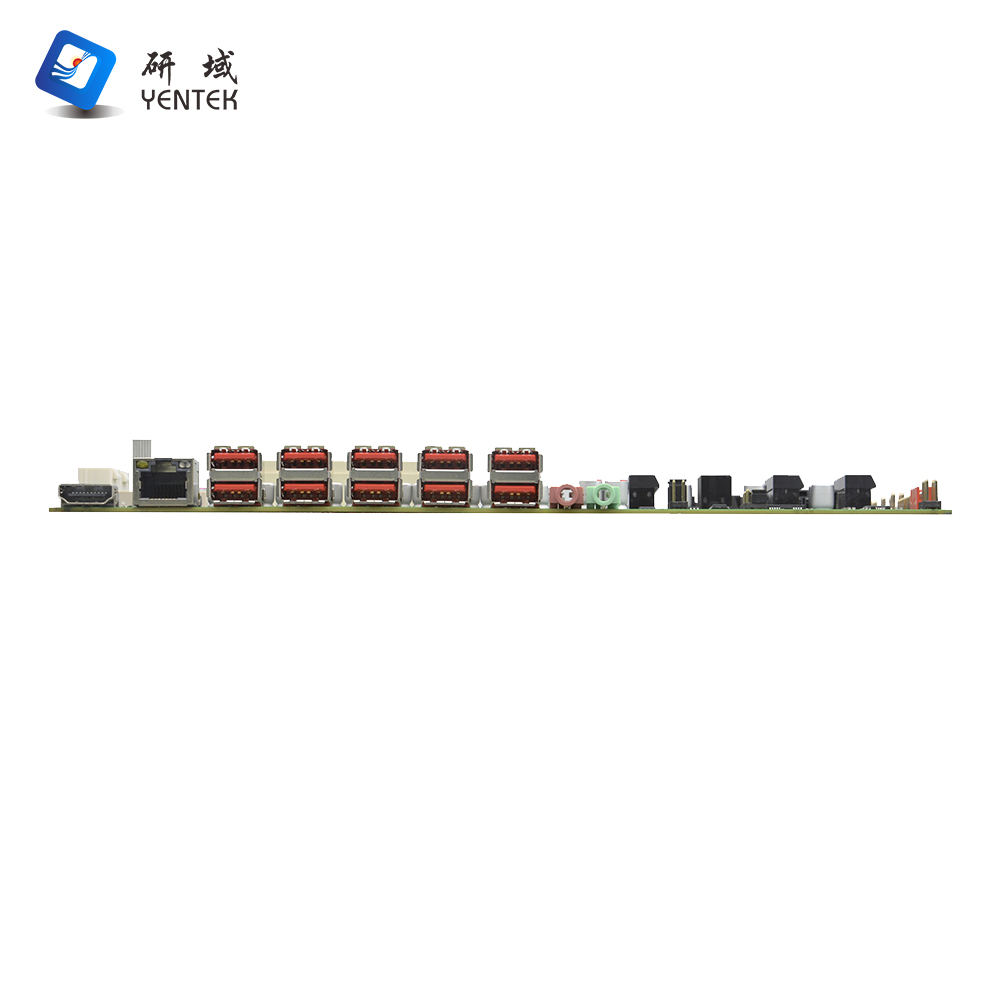

| Θύρες I/O στο backplane | 1* θύρα HD OUTPUT1.4 |
| Θύρα δικτύου 1* RJ45 Gigabit | |
| Διασύνδεση 10* USB3.2 Gen 2x1 (10Gbps) | |
| 1* Line-out (πράσινο), 1*MICK (κόκκινο) | |

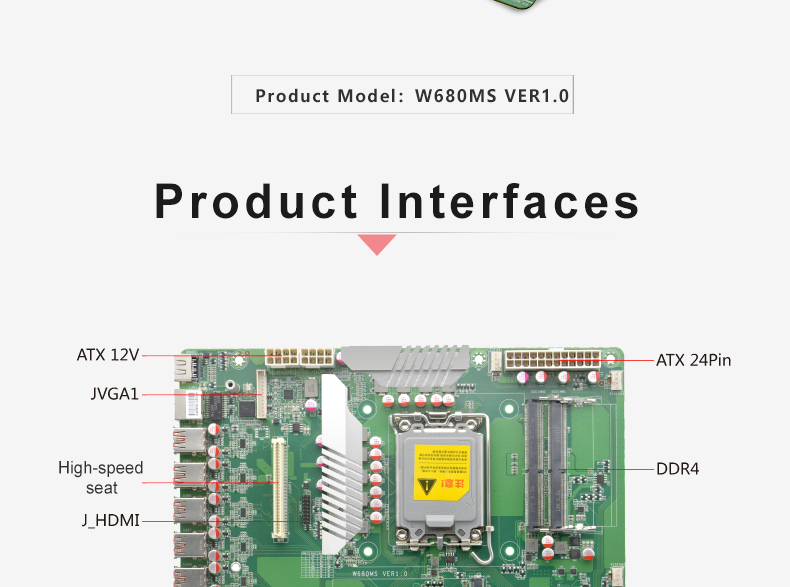

| Ενσωματωμένη διεπαφή εισόδου/εξόδου | 1* Διασύνδεση JVGA 1*12 pin, |
| 1* Θύρα JHD OUTPUT 2*8pin | |
| 4* Διασύνδεση USB2.0 2*5 ακίδων, | |
| 2* σειριακή θύρα RS232, που υποστηρίζει RS485/422 | |
1* Θύρα ήχου μπροστινού πίνακα 2*5 ακίδων | |
| 2* Κουμπιά λειτουργίας μπροστινού πίνακα και θύρες ένδειξης 2*5 ακίδων | |
| Υποδοχή τροφοδοσίας 1* 24 ακίδων ATX 2* υποδοχή ρεύματος 8 ακίδων ATX | |
| Διασύνδεση πληκτρολογίου και ποντικιού 1* PS/2 1*6 ακίδων | |
| 1* Θύρα TPM 2*6 ακίδων | |
| 1* Θύρα JHD OUTPUT 2*8pin | |
| Κάθισμα υψηλής ταχύτητας 1* 120 ακίδων, συμπεριλαμβανομένων 6 σημάτων PCIE, 1 VGA, VCC και άλλων σημάτων, για επέκταση 1 θύρας VGA, 6 θυρών POE (πλακέτα W680MS-POE) | |
| 2* καρφίτσα σειρών, 2*10, για επέκταση 16 σε 16 GPIO (μικρή πλακέτα MS-GPIO) | |
| Διεπαφή ανεμιστήρα | Διεπαφή ανεμιστήρα CPU 1*4 ακίδων. Θύρα ανεμιστήρα συστήματος 3*4 ακίδων |
| GPIO | Υποστηρίζει τέσσερις λειτουργίες εισόδου/εξόδου GPIO |
| BIOS | Flash ROM 128 Mb |
| Σκύλος φύλακας | Υποστήριξη λειτουργίας επαναφοράς υλικού (επίπεδο 256, 0~255 δευτερόλεπτα) |
| Λειτουργικό σύστημα | Windows 10/11/Linux |
| Τύπος τροφοδοσίας | Τροφοδοτείται από τροφοδοτικά ATX 24Pin και 8pin |
| Θερμοκρασία λειτουργίας | 0℃ έως 60℃ |
| Θερμοκρασία αποθήκευσης | -20℃ έως 70℃ |
| Υγρασία εργασίας | 5%-95% σχετική υγρασία, χωρίς συμπύκνωση |

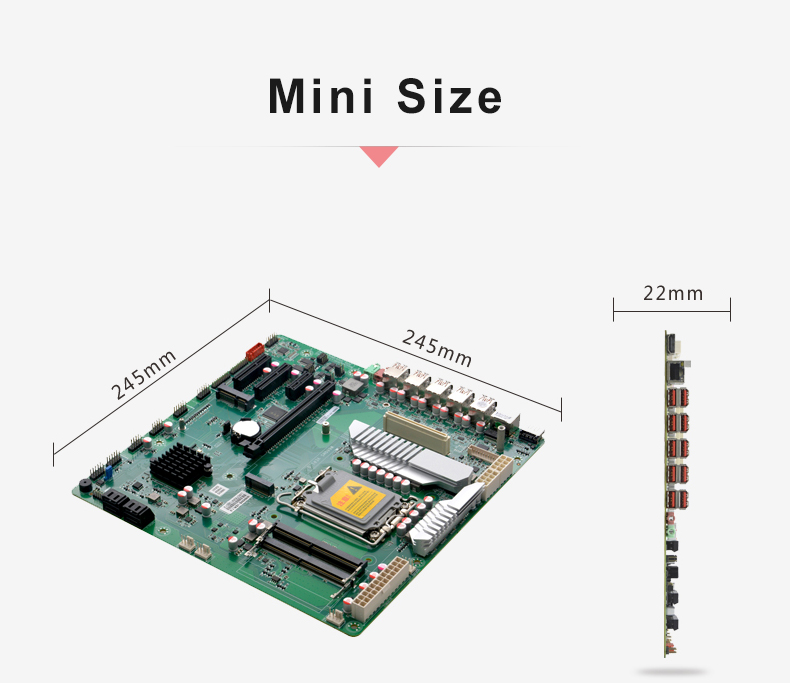

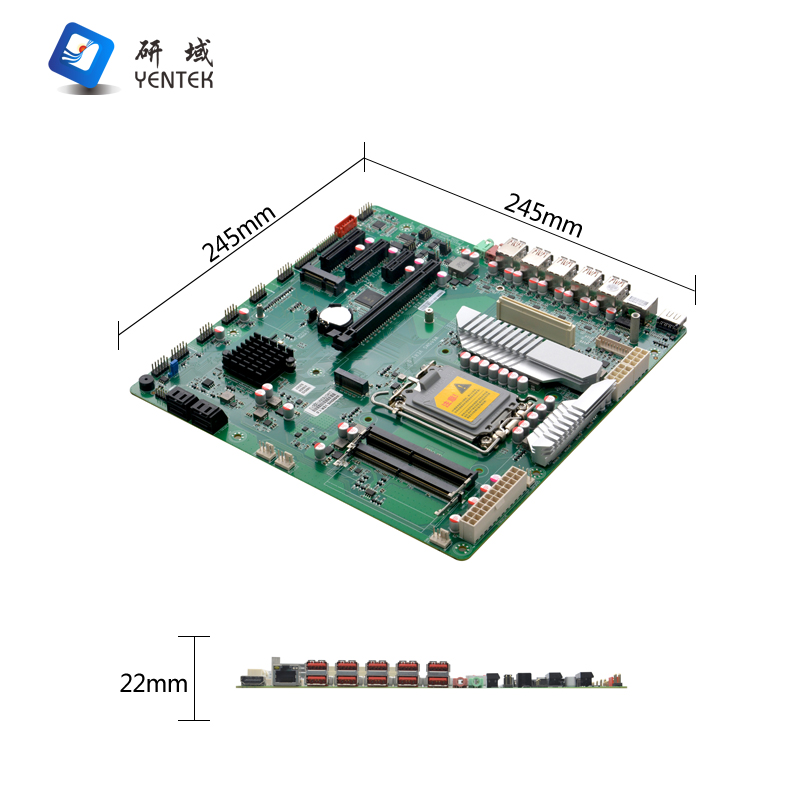

| Διάσταση | 245 mm * 245 mm |
Παραγγελία πληροφοριών
| ΟΧΙ. | Μοντέλο | Επεξεργαστής | Συχνότητα | Southbridge | Μνήμη | VGA | ΕΞΟΔΟΣ HD | DP | LAN | USB | COM | RS485/RS422 | Εξουσία |
| 1 | W680MS VER:1.0 | LGA1700 | / | W680 | 2*SODDR4 | 1 | 2 | / | 1*I210AT | 12 | 1 | COM1 | ΑΤΧ |
